3x4 12块拼接屏 搭配12路网络解码器效果杠杠的....

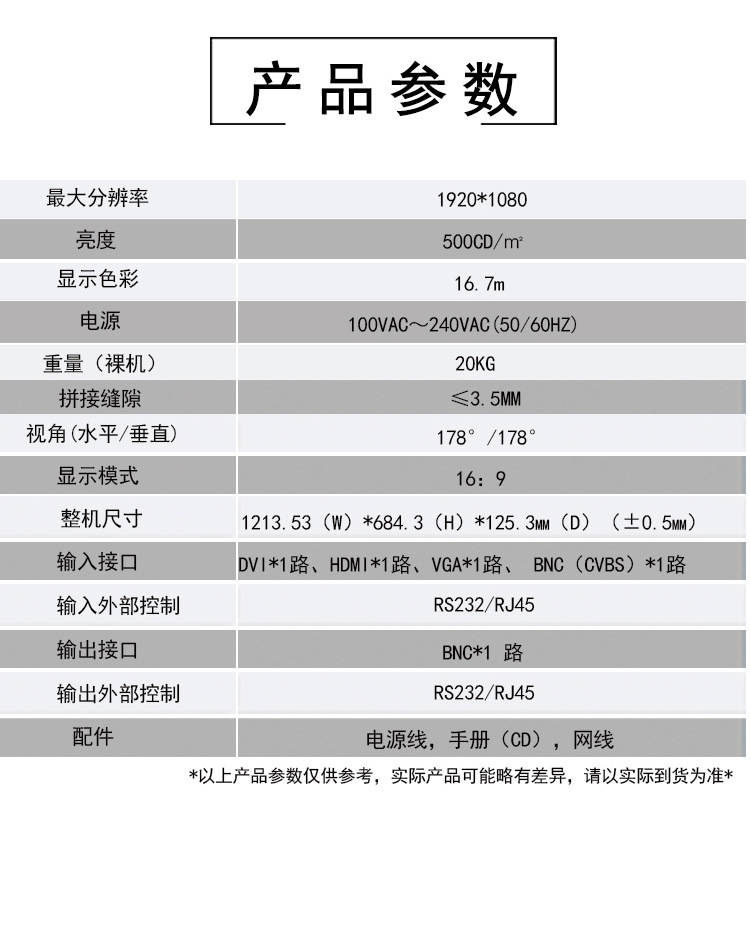

三星55寸拼接屏3.5mm拼缝500cd/㎡规格参数
内部型号 : SX-PJ55A
分辨率 : 1920*1080
显示亮度 : 500cd/㎡
显示色彩 : 1.67m
电源 : 100VAC~240VAC
祼机重量 : 约30KG
视角(水平/垂直) : 178°
拼接缝隙 : ≤3.5mm
输出接口 : BNC*1路
控制信号 : RS232/RJ45
输入接口 : DVI、HDMI、VGA、BNC(CVBS)各1路
整机尺寸(长*宽*厚)mm : 1213.5*684.3*116.5
常规功能介绍
官方规格参数
可选安装方式
拼接系统组成结构图
帮助技术文档
声明：以下图片海报均为外包设计师设计，所使用【字体】是什么字体、是否有侵仅行为本站并不清楚，如有冒犯请联系删除
三星液晶模组 应用特征
| 基本信息 : | 面板品牌 | 面板型号 | 面板类型 | 别名 |
|---|---|---|---|---|
 | LTI550HN11 | a-Si TFT-LCD, 液晶模组 | - | |
| 工作环境 : | RoHS状态 | 工作温度 | 存储温度 | 耐振动性 |
 | 0 ~ 50 °C | -20 ~ 65 °C | - | |
| 面板应用 : |  | |||
| 典型特征 : |        | |||
| 备注信息 : | High Tni (85°C) liquid crystal, E-DID, Ultra narrow Bezel (3.5mm Active to Active) | |||
三星液晶模组 光学特征
| 基本信息 : | 面板亮度 | 可视角度 (L/R/U/D) | 反应时间 (ms) |
|---|---|---|---|
| 500 cd/m² (Typ.) | 89/89/89/89 (Typ.)(CR≥10) | 8 (Typ.)(G to G) | |
| 最佳视角 | 工作模式 | 对比度 | |
| 全视角 | SVA，常黑显示，透射式 | 4000 : 1 (Typ.) (透射) | |
| 显示颜色 : | 色温 | 显示颜色 | 白色色度 |
| 9969K | 16.7M (8-bit) | X:0.280; Y:0.290 | |
| 1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 |
| 75% | 100% | 78% | |
| DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | |
| 78% | 56% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 白场变动 : |
1.33 (Max.)(9 points)  | ||
三星液晶模组 结构特征
| 面板尺寸 : | 55英寸 | |||
|---|---|---|---|---|
| 像素特征 : | 像素数量 |
像素布局 | 像素间距 (mm) | 点间距 (mm) |
| 1920(RGB)×1080 , FHD | RGB垂直条状 | 0.630×0.630 | 0.210×0.630 | |
| 结构尺寸 : | 显示区域 (mm) | 可视区域 (mm) | 外观尺寸 (mm) | 外观厚度 (mm) |
| 1209.6(H) × 680.4(V) | 1209.8(H) × 680.6(V) | 1213.5(H) × 684.3(V) | 39.3/67.7 (Typ./Max.) mm | |
| 外观特征 : | 物理形状 | 风景肖像 | 宽高比 | Videowall Seam |
| 平面矩形 | 风景 / 肖像模式 | 16:9 (H:V) | 3.9 mm (Active to Active) | |
| 其它详情 : | 重量 | 表面防护 | 表面处理 | |
| 15.0/17.0Kgs (Typ./Max.) | - | 雾面 (Haze 44%)，Hard coating (3H) | ||
三星液晶模组 电子特征
| 翻转扫描 : | No |
|---|---|
| 工作频率 : |
60Hz |
三星液晶模组 背光特征
| 灯管特征 : | 类型 | 位置 |
数量 | 形状 | 寿命(小时) | 背光可换性 |
|---|---|---|---|---|---|---|
| WLED | 直下式光源 | - | - | 50K(Typ.) | - | |
| 接口特征 : | 位置 | 背光驱动 | 类型 | |||
| - | 含LED驱动器 | 端子 | ||||
| 接口详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 |
脚定义 |
| 然湖 | 20022WR-14B2 | 2.0 mm | 14 pins | 1 pcs | ||
| 驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
| 24.0±2.0V | TBD | - | ||||
三星液晶模组 信号特征
| 驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
|---|---|---|---|---|---|---|
| 12.0V (Typ.) | 530/700mA (Typ./Max.) | - | ||||
| 接口特征 : | 位置 | 信号系统 | 类型 | |||
| - | LVDS (2 ch, 8-bit) | 端子 | ||||
| 端子详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 |
脚定义 |
| 宇宙 | PF050-O51B-C20-F | 0.5 mm | 51 pins | 1 pcs | LVDS-51P2C8B-030B | |
三星液晶模组 包装特征
| 包装箱 : | 数量 | 重量 | 包装箱尺寸 |
|---|---|---|---|
| 8 pcs / 箱 | 153.6 Kgs | 1475×1150×873 mm (L×W×H) |
三星液晶模组 参数来源
| 参数来源 : | 文件编号 | 版本号 | 语言 | 原厂发布日期 |
|---|---|---|---|---|
| - | Rev.000 | 英语版 | 2015 - 4 - 27 | |
| 最后更新 : | 2019-08-22 09:45 | |||
拼接屏前维护安装方式：
拼接屏的前维护主要是之支架是前维护的，维护时推拉支架即可从方维护前维护方式一般采取在大屏幕前面将屏幕摘下，之后对其进行维护；这种维护方式的大屏幕安装非常复杂，而且只能做两层大屏拼接；同时，由于要为从前面摘除大屏幕留出余量，将导致大屏幕拼缝不可避免的变大，从而会在一定程度上影响显示效果。
相对来说，目前真正能做到屏幕从大屏幕前方摘下来，既不需要预留前后维护空间，又不需要预留上下维护空间的就是前维护的安装方式了，这样的安装方式简单、直接，对于后期的售后也容易拆卸，是目前使用得最多的一种维护方式。
查看：拼接屏前维护安装效果图
壁挂安装方式：
壁挂支架式安装就是用膨胀螺栓先把支架固定在墙上，然后把拼接屏挂上去，调试好就可以了，安装简单快速。但是如果拼接屏数量比较多的时候，可能墙体无法承载。
查看：拼接屏壁挂式安装效果图
落地支架安装方式：
落地支架安装的方式，整个拼接屏系统靠支架来支撑，拼接支架要支撑整个系统的重量。这种安装方式要求安装的地面平整，地面足够坚固，而且对于拼接支架的要求也比较高，这样安装利于系统的维护和故障维修。
查看：拼接屏落地支架安装效果图
落地机柜安装方式：
落地机柜式安装是采用全钢制作，电脑灰外观，外加静电保护，整个系统显得美观、大气，而且系统如果需要移动的话也比较简单。
查看：拼接屏机柜安装效果图
嵌入式安装方式：
嵌入式安装就是在墙体上挖出空间，然后对屏幕进行包边处理。优点是可以跟周围的环境更好的融合，能够更加节省空间。（建议：挂墙安装后再包边处理，墙面挖洞存在一定的风险及工程量。）
查看：拼接屏嵌入式安装效果图
 |
拼接屏后面三个口是做什么用的？ |
| 一个插电源 有一个插主机 另个一个呢？ （图一） 如图1所示：第一个接口是电源接口，顾名思义，给显示器供电所用。第二个和第三个接口都是给显示器传输视频信号的，第二个是DVI-D接口，第三个是VGA接口，可以接对应的电脑上的DVI-I和VGA接口。 （图二） 一些高级的显示器还更多，如图2所示：除了电源接口外（电源接口没有在图二上），视频接口有三个，接口1是DVI-D，接口 | |
 |
一套拼接屏的报价是多少钱？ |
| 1、屏幕主体部分 液晶面板是拼接屏的核心部件，也是价格的主要组成部分，而面板本体主要以拼接屏报价，即拼接屏厂商将液晶面板放入整机后再销售。目前液晶面板的品牌主要是三星、LG、BOE，这三个品牌的价格差不多。在同样的参数下，三星和LG的价格比JD.COM贵。如果客户比较在意价格因素，也可以选择Innolux面板和一些国产面板来代替。 拼接屏幕的尺寸包括46英寸、49英寸、 | |
 |
拼接屏单点的触控和多点触控的关系与区别 |
| 单点触摸屏 触摸屏的功能发展由简及繁，最初的产品只支持最简单的操[LU4]控，就是一个手指触摸屏幕上的一点来实现操控。比如我们每天在附件超市的POS终端机，或者在机场的check-in终端上进行的操作。以前，我们只能通过屏幕周边的机械按钮进行操控，单点触摸屏在此基础上实现了用户界面方面的一大进步。当然，机械和新型电容式触摸感应按钮在我们的家庭、办公室及其他 | |
 |
拼接屏如何实现多点触控技术？ |
| 随着液晶拼接技术的不断进步，3D、云计算等多项技术已经在液晶拼接屏上一一实现。拼接屏如何实现多点触控技术？ 相信大家对触摸屏的喜爱，不仅仅在于操作简单，更在于用手指触摸屏幕上相关部门的按钮，在信息世界里。相关信息可以包括文字、动画、音乐、视频、游戏等。并查询大容量数据；它的响应速度也在你的指尖！当这些性能在液晶拼接屏上实现时，结合了液晶拼 | |
 |
IPS硬屏与DID软屏的辨别方法 |
| IPS硬屏与DID软屏的辨别方法 1、轻触液晶屏幕，若无水纹现象，则可确认为硬屏；若出现水纹现象， 则可确认为软屏。 2、可使用放大镜，对比液晶分子形状图，全像素鱼鳞状方向朝左即 为IPS硬屏。 推荐着看《 拼接屏IPS屏幕技术 》和《 拼接屏DID面板技术 》 IPS硬屏与DID软屏相关说法 有这样一种说法，所谓硬屏，就是在液晶屏表面加一层硬度较高的透明树脂材料保护膜。保护膜 | |
 |
IPS拼接屏应用范围 |
| IPS拼接屏应用范围 由于IPS技术的性能优异，许多厂家开始大量使用硬屏，大力推广IPS硬屏技术，为消费者提供更高清晰和性能的液晶电视。硬屏液晶电视已经成为彩电行业的主流产品。 事实上，在科技含量较高的专业领域如航天、医疗、设计、传播等行业，不少专家们也使用硬屏液晶。 专业人士使用IPS硬屏，主要在于IPS硬屏在动态清晰度、色彩还原准确、可视角度等方面的优势 | |
 |
拼接屏IPS硬屏与DID软屏的区别 |
| 拼接屏IPS硬屏与DID软屏的区别 硬屏主要常见的是IPS屏，软屏主要是指VA、CPA屏，主要是以VA屏最为常见。 这里笔者要特别说明一点：普通消费者对硬屏的理解存在一个误区，认为硬屏就是在液晶面板上加上一层硬的保护膜，为了避免液晶屏幕受到外界硬物的戳伤。这是错误的。 软屏请看： 《DID液晶面板技术》 IPS硬屏与DID软屏品牌有哪些？ 硬屏： LG 软屏： 三星 详情请看 《拼接 | |
 |
拼接屏IPS屏幕技术 |
| IPS屏幕是基于TFT的一种技术，其实质是TFT屏幕。 IPS屏幕（In-Plane Switching，平面转换）技术是日立公司2001推出的液晶面板技术，俗称Super TFT。 中文名 IPS 外文名 In-panel Switching 推出时间 2001 技 术 Super TFT 屏幕介绍 IPS（In-Plane Switching，平面转换）技术是2001推出的液晶面板技术，俗称Super TFT。价格比OLED 屏幕便宜。 主要特点 IPS面板的最大特点是：两极在同一个面。不像其它的液晶 | |
 |
拼接屏DID面板技术 |
| DID液晶面板技术 DID面板采用S-PVA技术，是PVA的升级版本，其原理是在液晶分子静止时从传统的直立式变为偏向某一个角度, 这样,当施加电压时,液晶分子变为水平状态的反应时间变短了，其响应时间可达全程8ms或更高。同时因改变了液晶分子配向，对比度、可视角有很大提高。在7代产品中，有一种半像素分级显示屏,按照SONY的官方的解释,半像素被称为将一个副像素分为两个亚副像 | |
 |
拼接墙显示系统使用矩阵切换器注意事项 |
| 近年来在液晶拼接墙显示系统中矩阵切换器的使用已变得越来越普遍、这主要 是因为各矩阵切换器品牌商根据众多用户的实际需求对矩阵进行了同能扩展与完善。这也使得矩阵切换器除了使用在大屏拼接显示系统外还适用于多媒体会议系统、调度指挥系统、数字化城市建设、安防等工程。 而矩阵切换器作为液晶拼接墙显示系统中的核心部件、不仅是得到了工程技术人员的重视、 |
