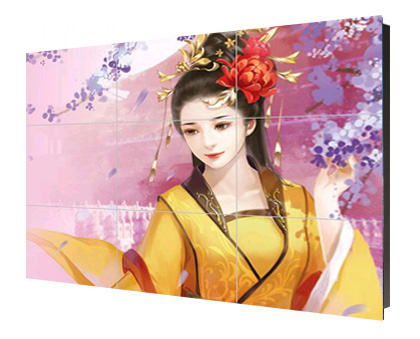

55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数

55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数

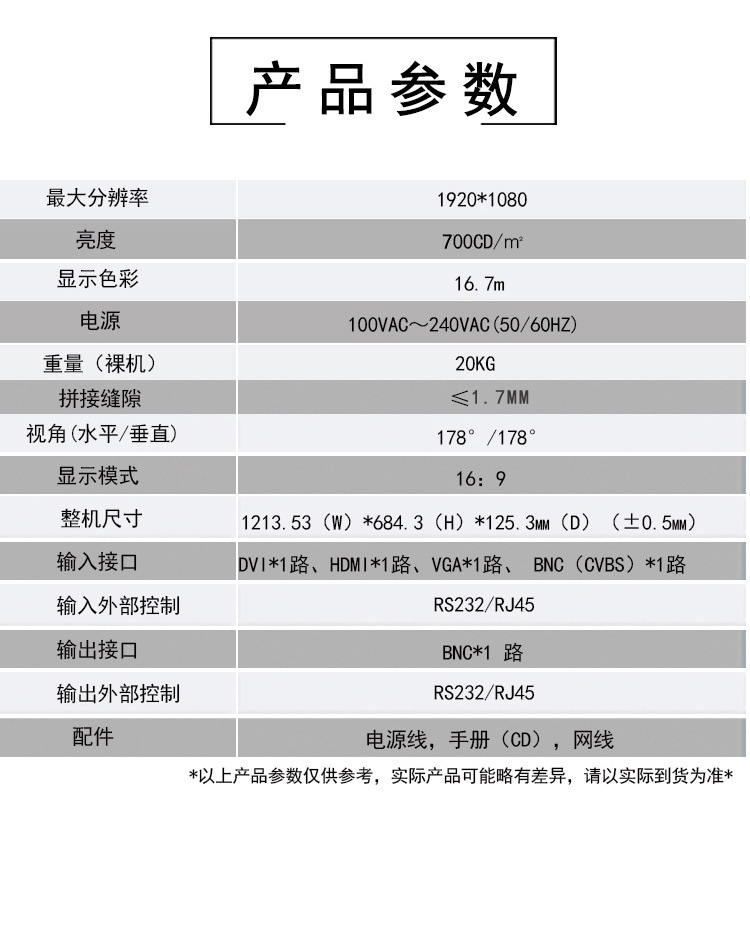

内部型号 : SX-PJ55D
分辨率 : 1920*1080
显示亮度 : 700cd/㎡
显示色彩 : 1.67m
电源 : 100VAC~240VAC
祼机重量 : 约30KG
视角(水平/垂直) : 178°
拼接缝隙 : ≤1.7mm
输出接口 : BNC*1路
控制信号 : RS232/RJ45
输入接口 : DVI、HDMI、VGA、BNC(CVBS)各1路
整机尺寸(长*宽*厚)mm : 1211.6*682.4*125.3
周销售量:
当前生产状态:批量生产中
发布日期:2020-05-08 13:47

常规功能介绍

官方规格参数

可选安装方式

帮助技术文档

55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
55寸三星原装拼接屏1.7mm拼缝700cd/㎡规格参数
三星液晶模组 应用详情
基本信息 : 制造商 型号 LTI550HN14
类型 液晶模组     a-Si TFT-LCD 应用产品
对角尺寸 55" 别名 -
应用环境 : 存储温度 -20 ~~ 65 °C 工作温度 0 ~~ 50 °C
RoHS 抗振性能 -
典型特征 : sRGB 表面雾面 广视角 风景模式 / 肖像模式 白光LED背光 背光寿命大于5万小时 宽屏
备注信息 : High Tni (85°C) liquid crystal
三星液晶模组 结构详情
像素特征 : 解析度 1920(RGB)×1080 , FHD 点间距(mm) 0.210×0.630 (H×V)
像素排列 RGB垂直条状 像素间距(mm) 0.630×0.630 (H×V)
结构尺寸 : 显示区域(mm) 1209.6(H) × 680.4(V) 开口区域(mm) -
外观尺寸(mm) 1211.6(H) × 682.4(V) 外观厚度(mm) 38.7/68.1 (Typ./Max.)
外观特征 : 物理形状 平面矩形 拼接拼缝 1.7 mm (Active to Active)
宽高比 16:9 (H:V) 风景肖像 风景 / 肖像模式
其它参数 : 重量 15.0/17.0Kgs (Typ./Max.) 表面处理 雾面 (Haze 25%),Hard coating (2H)
三星液晶模组 光学详情
基本信息 : 显示亮度 700 cd/m² (Typ.) 对比度 4000:1 (Typ.) (透射)
可视角度 89/89/89/89 (Typ.)(CR≥10) 显示模式 SVA,常黑显示,透射式
最佳视角 全视角 响应时间(ms) 8 (Typ.)(G to G)
色彩性能 : 白色坐标 X:0.284; Y:0.297 支持颜色 16.7M (8-bit)
色温 9218K 亮度均匀性 1.18 (Max.)(9 points)
1931色域 : NTSC比值 73% sRGB覆盖率 99%
Adobe RGB覆盖率 76% DCI-P3覆盖率 76%
Rec.2020覆盖率 55% 色域说明 sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
三星液晶模组 电子详情
帧频率 : 60Hz
翻转扫描 : No
三星液晶模组LTI550HN16 信号详情
信号电气 : 电压供应 12.0V (Typ.) 电流供应 506/671mA (Typ./Max.)
信号类型 : LVDS (2 ch, 8-bit) 逻辑电压 -
接口特征 : 位置 - 类型 端子
接口详情 : 品牌 型号 数量 脚数 脚距 脚定义
航空电子 FI-RE51S-HF-J-R1500 1 pcs 51 pins 0.5 mm
三星液晶模组 光源详情
光源特征 : 光源类型 WLED 光源形状 - 位置 直下式光源
数量 - 是否可换 - 灯管寿命 50K(Min.) (Hours)
接口特征 : 位置 - 类型 端子
接口详情 : 品牌 型号 数量 脚数 脚距 脚定义
然湖 20022WR-14B2 1 pcs 14 pins 2.0 mm
背光驱动 : 含LED驱动器
驱动电气 : 电压供应 24.0±2.0V 电流供应 4.99/5.13A (Typ./Max.)
三星液晶模组 包装详情
包装箱 : 数量 重量 包装箱尺寸
7 pcs / 箱 176.96 Kgs 1475×1150×995 mm (L×W×H)
三星液晶模组 参数来源
参数来源 : 文件编号 版本号 语言 原厂发布日期
- Rev.000 英语版 2016 - 1 - 28
最后更新 : 2019-09-15 18:14

拼接屏前维护安装方式:

      拼接屏的前维护主要是之支架是前维护的,维护时推拉支架即可从方维护前维护方式一般采取在大屏幕前面将屏幕摘下,之后对其进行维护;这种维护方式的大屏幕安装非常复杂,而且只能做两层大屏拼接;同时,由于要为从前面摘除大屏幕留出余量,将导致大屏幕拼缝不可避免的变大,从而会在一定程度上影响显示效果。

相对来说,目前真正能做到屏幕从大屏幕前方摘下来,既不需要预留前后维护空间,又不需要预留上下维护空间的就是前维护的安装方式了,这样的安装方式简单、直接,对于后期的售后也容易拆卸,是目前使用得最多的一种维护方式。


拼接屏前维护安装方式:
查看:拼接屏前维护安装效果图

壁挂安装方式:

      壁挂支架式安装就是用膨胀螺栓先把支架固定在墙上,然后把拼接屏挂上去,调试好就可以了,安装简单快速。但是如果拼接屏数量比较多的时候,可能墙体无法承载。


拼接屏壁挂安装方式:
查看:拼接屏壁挂式安装效果图

落地支架安装方式:

     落地支架安装的方式,整个拼接屏系统靠支架来支撑,拼接支架要支撑整个系统的重量。这种安装方式要求安装的地面平整,地面足够坚固,而且对于拼接支架的要求也比较高,这样安装利于系统的维护和故障维修。



落地支架安装方式:
查看:拼接屏落地支架安装效果图

落地机柜安装方式:

      落地机柜式安装是采用全钢制作,电脑灰外观,外加静电保护,整个系统显得美观、大气,而且系统如果需要移动的话也比较简单。


落地机柜安装方式:
查看:拼接屏机柜安装效果图

嵌入式安装方式:

      嵌入式安装就是在墙体上挖出空间,然后对屏幕进行包边处理。优点是可以跟周围的环境更好的融合,能够更加节省空间。(建议:挂墙安装后再包边处理,墙面挖洞存在一定的风险及工程量。)


嵌入式安装方式:
查看:拼接屏嵌入式安装效果图
