54原装拼接屏1拼缝1规格参数

LG 49寸3.5拼缝LCD显示单元

型号 : S490-ZMA1(Z)
面板 : LG模组
分辨率 : 1920*1080
显示亮度 : 500cd/㎡
显示色彩 : 1.67m
电源 : 100VAC~240VAC
视角(水平/垂直) : 178°

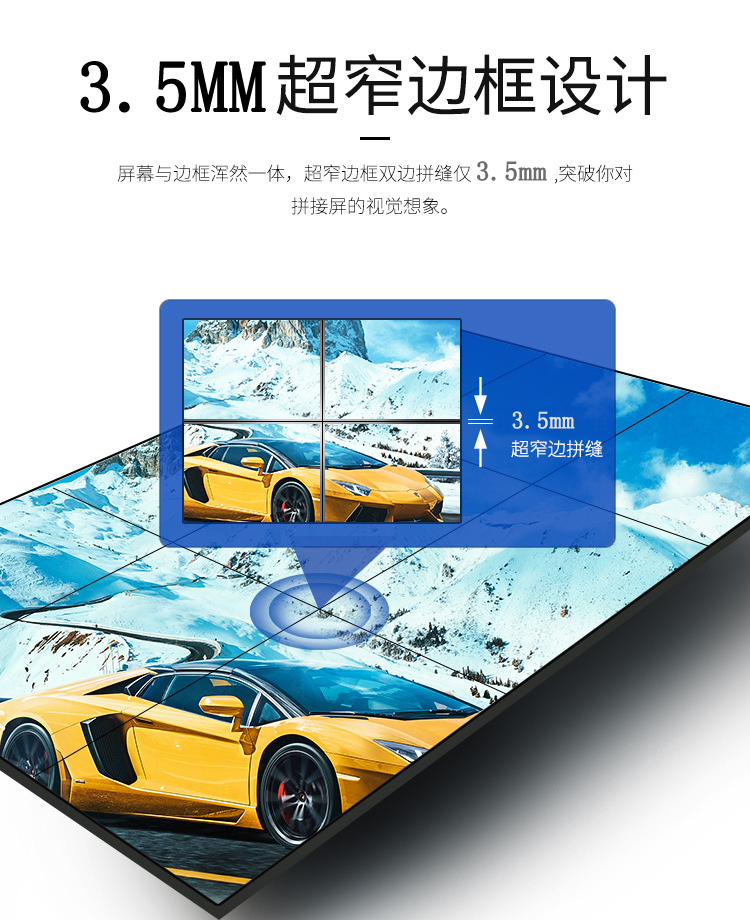

拼接缝隙 : ≤1
输出接口 : BNC*1路
控制信号 : RS232/RJ45
输入接口 : DVI、HDMI、VGA、BNC(CVBS)各1路
整机尺寸: 1076*606*100
2024-03-26 19:33:07

常规功能介绍

官方规格参数

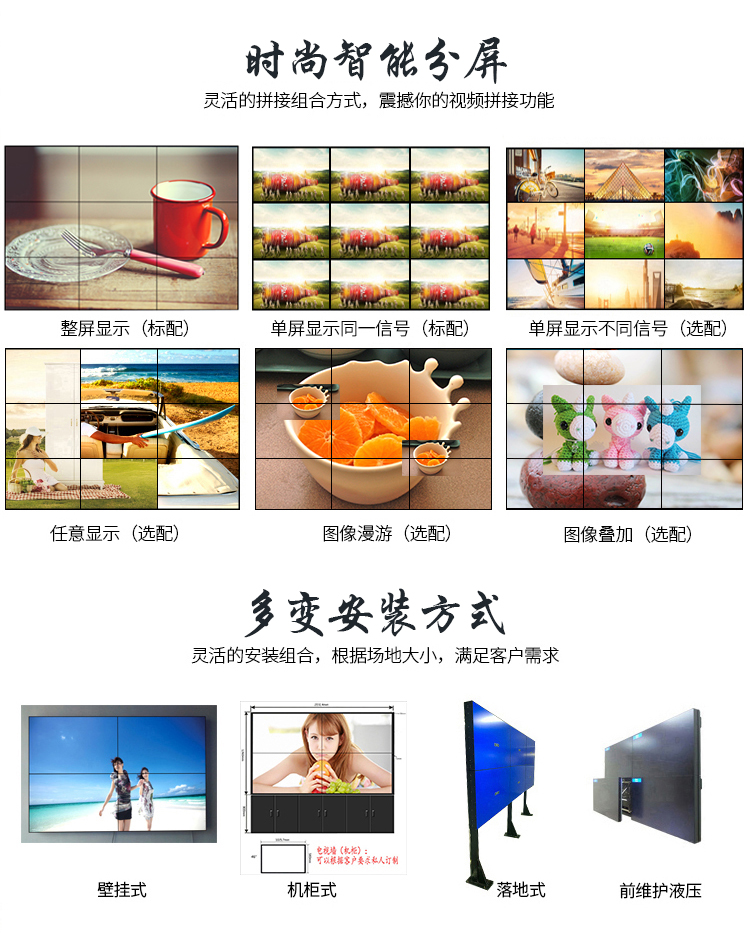

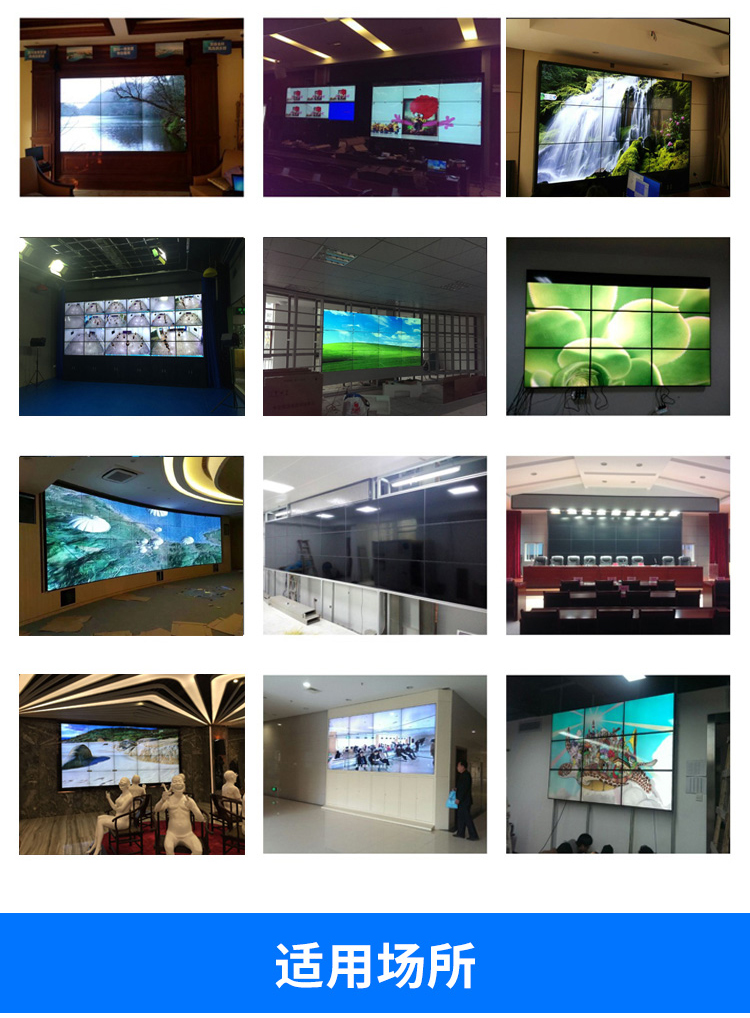

可选安装方式

系统组成结构图

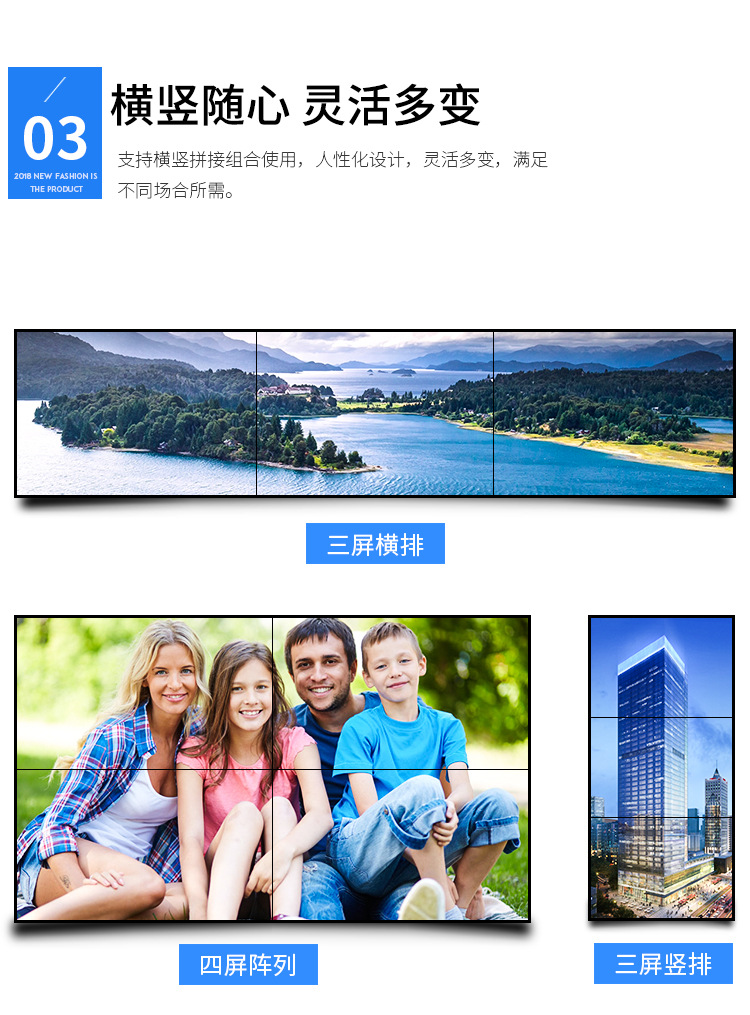

大屏组联图

LG Display液晶模组应用特征
基本信息 :面板品牌面板编号面板类型别名
S490-ZMA1(Z)a-Si TFT-LCD, 液晶模组LD490DUN (TH)(C4)
工作环境 :RoHS状态工作温度存储温度耐振动性
0 ~ 50 ℃-20 ~ 60 ℃-
面板应用 :
典型特征 :S490-ZMA1(Z)
备注信息 :Super narrow bezel (3.5mm Active to Active)
LG Display液晶模组光学特征
基本信息 :面板亮度可视角度 (L/R/U/D)反应时间 (ms)
500 cd/m² (Typ.)89/89/89/89 (Typ.)(CR≥10)8 (Typ.)(G to G)
最佳视角工作模式对比度
全视角S-IPS,常黑显示,透射式1300 : 1 (Typ.) (透射)
显示颜色 :色温显示颜色白色色度
9972K16.7M/1.07B (8-bit / 8-bit + Dithering)X:0.279; Y:0.292
1931色域 :NTSC比值sRGB覆盖率Adobe RGB覆盖率
72%98%75%
DCI-P3覆盖率Rec.2020覆盖率色域说明
75%54%sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
白场变动 :1.54 (Max.)(9 points)
LG Display液晶模组结构特征
面板尺寸 :49英寸
像素特征 :像素数量像素布局 像素间距 (mm)点间距 (mm)
1920(RGB)×1080 , FHDRGB垂直条状0.55926×0.559260.18642×0.55926
结构尺寸 :显示区域 (mm)可视区域 (mm)外观尺寸 (mm)外观厚度 (mm)
1073.78(H) × 604(V)1074.1(H) × 604.3(V)1077.6(H) × 607.8(V)36.7/55.6 (Typ./Max.) mm
外观特征 :物理形状风景肖像宽高比Videowall Seam
平面矩形风景 / 肖像模式16:9 (H:V)3.5 mm (Active to Active)
安装方式 :Side mounting holes, Rear mounting holes
其它详情 :重量表面防护表面处理
13.5/14.2Kgs (Typ./Max.)-雾面 (Haze 3%),Hard coating (2H)
LG Display液晶模组电子特征
翻转扫描 :No
工作频率 :60Hz
功率消耗 :82.1W (Typ.)
灯管特征 :类型位置数量  形状寿命(小时)背光可换性
WLED直下式光源--50K(Min.)-
接口特征 :位置背光驱动类型
-含LED驱动器端子
接口详情 :品牌型号脚间距Pin 数量数量脚定义
然湖20022WR-14B22.0 mm14 pins1 pcs
驱动电气 :电压供应电流供应功率消耗
24.0±2.4V3.16/3.65A (Typ./Max.)75.9W (Typ.)
LG Display液晶模组信号特征
驱动电气 :电压供应电流供应功率消耗
12.0V (Typ.)515/670mA (Typ./Max.)6.18/8W (Typ./Max.)
接口特征 :位置信号系统类型
-LVDS (2 ch, 8/10-bit)端子
端子详情 :品牌型号脚间距Pin 数量数量脚定义
航空电子FI-RE51S-HF0.5 mm51 pins1 pcs
LG Display液晶模组包装特征
包装箱 :数量重量包装箱尺寸
12 pcs / 箱-1300×1140×845 mm (L×W×H)
LG Display液晶模组参数来源
参数来源 :文件编号版本号语言原厂发布日期
-Ver1.0英语版2018 - 6 - 1
最后更新 :2019-09-17 17:57

拼接屏前维护安装方式:

      拼接屏的前维护主要是之支架是前维护的,维护时推拉支架即可从方维护前维护方式一般采取在大屏幕前面将屏幕摘下,之后对其进行维护;这种维护方式的大屏幕安装非常复杂,而且只能做两层大屏拼接;同时,由于要为从前面摘除大屏幕留出余量,将导致大屏幕拼缝不可避免的变大,从而会在一定程度上影响显示效果。

相对来说,目前真正能做到屏幕从大屏幕前方摘下来,既不需要预留前后维护空间,又不需要预留上下维护空间的就是前维护的安装方式了,这样的安装方式简单、直接,对于后期的售后也容易拆卸,是目前使用得最多的一种维护方式。


拼接屏前维护安装方式:
查看:拼接屏前维护安装效果图

壁挂安装方式:

      壁挂支架式安装就是用膨胀螺栓先把支架固定在墙上,然后把拼接屏挂上去,调试好就可以了,安装简单快速。但是如果拼接屏数量比较多的时候,可能墙体无法承载。


拼接屏壁挂安装方式:
查看:拼接屏壁挂式安装效果图

落地支架安装方式:

     落地支架安装的方式,整个拼接屏系统靠支架来支撑,拼接支架要支撑整个系统的重量。这种安装方式要求安装的地面平整,地面足够坚固,而且对于拼接支架的要求也比较高,这样安装利于系统的维护和故障维修。



落地支架安装方式:
查看:拼接屏落地支架安装效果图

落地机柜安装方式:

      落地机柜式安装是采用全钢制作,电脑灰外观,外加静电保护,整个系统显得美观、大气,而且系统如果需要移动的话也比较简单。


落地机柜安装方式:
查看:拼接屏机柜安装效果图

嵌入式安装方式:

      嵌入式安装就是在墙体上挖出空间,然后对屏幕进行包边处理。优点是可以跟周围的环境更好的融合,能够更加节省空间。(建议:挂墙安装后再包边处理,墙面挖洞存在一定的风险及工程量。)


嵌入式安装方式:
查看:拼接屏嵌入式安装效果图
拼接屏系统连接拓扑图
