LG55寸原装拼接屏0.88mm拼缝500cd/㎡规格参数

LG55寸拼接屏0.88mm拼缝500cd/㎡规格参数

内部型号 : LG-PJ55E
分辨率 : 1920*1080
显示亮度 : 500cd/㎡
显示色彩 : 1.67m
电源 : 100VAC~240VAC
祼机重量 : 约30KG
视角(水平/垂直) : 178°
拼接缝隙 : ≤0.88mm
输出接口 : BNC*1路
控制信号 : RS232/RJ45

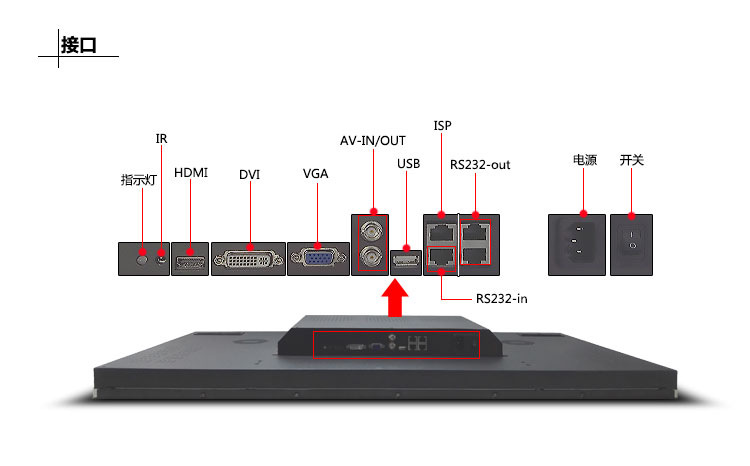

输入接口 : DVI、HDMI、VGA、BNC(CVBS)各1路

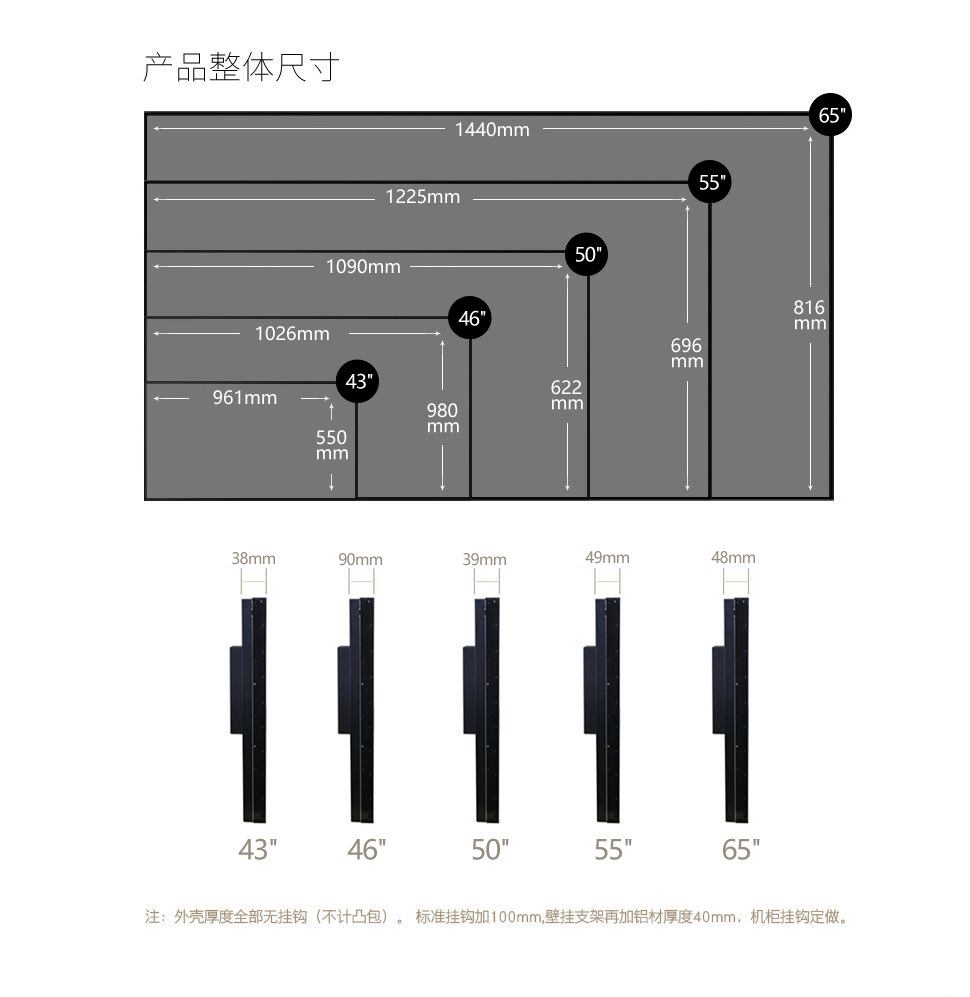

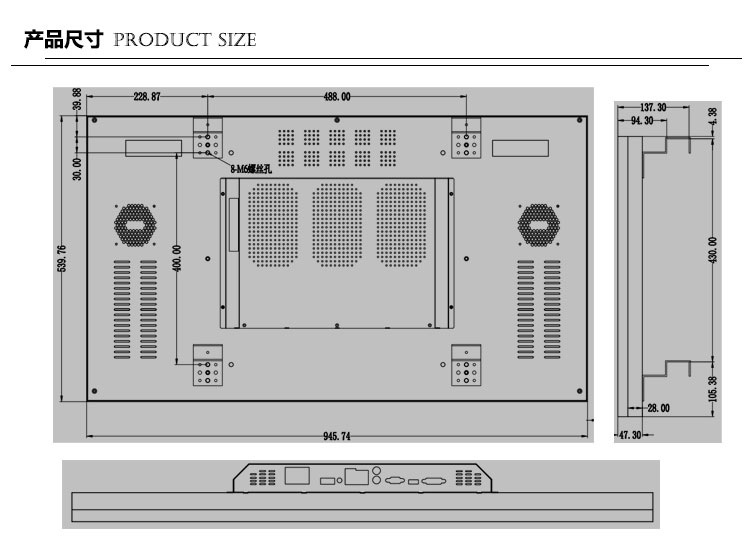

整机尺寸(长*宽*厚)mm : 1210.51*681.22*116.5
2022-08-04 09:56:25

常规功能介绍

官方规格参数

可选安装方式

拼接系统组成结构图

帮助技术文档

55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数
55寸LG原装拼接屏0.88mm拼缝500cd/㎡规格参数

LG Display液晶模组LD550DUN-TMA2 应用详情

基本信息 :制造商屏体编号LD550DUN-TMA2
类型液晶模组     a-Si TFT-LCD应用产品
对角尺寸55"别名LD550DUN (TM)(A2)
应用环境 :存储温度-20 ~~ 60 ℃工作温度0 ~~ 50 ℃
RoHS抗振性能-
典型特征 :LG-PJ55E
备注信息 :Super Narrow bezel (0.88mm Active to Active)

<!--Function button, End-->

LG Display液晶模组LD550DUN-TMA2 结构详情

像素特征 :解析度1920(RGB)&times;1080 , FHD点间距(mm)0.210&times;0.630 (H&times;V)
像素排列RGB垂直条状 像素间距(mm)0.630&times;0.630 (H&times;V)
结构尺寸 :显示区域(mm)1209.6(H) &times; 680.4(V)开口区域(mm)-
外观尺寸(mm)1210.51(H) &times; 681.22(V)外观厚度(mm)38.1/54.3 (Typ./Max.)
外观特征 :物理形状平面矩形拼接拼缝0.88 mm (Active to Active)
宽高比16:9 (H:V)风景肖像风景 / 肖像模式
其它参数 :重量12.5/12.9Kgs (Typ./Max.)表面处理雾面 (Haze 3%),Hard coating (2H)

LG Display液晶模组LD550DUN-TMA2 光学详情

基本信息 :显示亮度500 cd/m&sup2; (Typ.)对比度1200:1 (Typ.) (透射)
可视角度89/89/89/89 (Min.)(CR&ge;10)显示模式S-IPS,常黑显示,透射式
最佳视角全视角响应时间(ms)8 (Typ.)(G to G)
色彩性能 :白色坐标X:0.279; Y:0.292支持颜色1.06B (8-bit + Dithering)
色温9972K亮度均匀性1.11/1.25 (Typ./Max.)(9 points)
1931色域 :NTSC比值72%sRGB覆盖率96%
Adobe RGB覆盖率74%DCI-P3覆盖率75%
Rec.2020覆盖率54%色域说明sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

<!--Function button, End-->

LG Display液晶模组LD550DUN-TMA2 电子详情

帧频率 :60Hz
翻转扫描 :No
功率总耗 :203.6W (Typ.)

LG Display液晶模组LD550DUN-TMA2 信号详情

信号电气 :电压供应12.0V (Typ.)电流供应550/715mA (Typ./Max.)
功耗0.66/8.58W (Typ./Max.)
信号类型 :LVDS (2 ch, 10-bit)逻辑电压-
接口特征 :位置-类型端子
接口详情 :品牌型号数量脚数脚距脚定义
航空电子FI-RE51S-HF1 pcs51 pins0.5 mm

LG Display液晶模组LD550DUN-TMA2 光源详情

光源特征 :光源类型WLED光源形状-位置直下式光源
数量-是否可换-灯管寿命50K(Min.) (Hours)
接口特征 :位置-类型端子
接口详情 :品牌型号数量脚数脚距脚定义
然湖20022WR-14B21 pcs14 pins2.0 mm
然湖20022WR-12B21 pcs12 pins2.0 mm
背光驱动 :含LED驱动器
驱动电气 :电压供应24.0&plusmn;2.4V电流供应8.2/9.6A (Typ./Max.)
功耗197/230.3W (Typ./Max.)

LG Display液晶模组LD550DUN-TMA2 包装详情

包装箱 :数量重量包装箱尺寸
10 pcs / 箱-1440&times;1140&times;950 mm (L&times;W&times;H)

LG Display液晶模组LD550DUN-TMA2 参数来源

参数来源 :文件编号版本号语言原厂发布日期
-Ver1.0英语版2018 - 11 - 15
最后更新 :2019-06-25 18:48

拼接屏前维护安装方式:

      拼接屏的前维护主要是之支架是前维护的,维护时推拉支架即可从方维护前维护方式一般采取在大屏幕前面将屏幕摘下,之后对其进行维护;这种维护方式的大屏幕安装非常复杂,而且只能做两层大屏拼接;同时,由于要为从前面摘除大屏幕留出余量,将导致大屏幕拼缝不可避免的变大,从而会在一定程度上影响显示效果。

相对来说,目前真正能做到屏幕从大屏幕前方摘下来,既不需要预留前后维护空间,又不需要预留上下维护空间的就是前维护的安装方式了,这样的安装方式简单、直接,对于后期的售后也容易拆卸,是目前使用得最多的一种维护方式。


拼接屏前维护安装方式:
查看:拼接屏前维护安装效果图

壁挂安装方式:

      壁挂支架式安装就是用膨胀螺栓先把支架固定在墙上,然后把拼接屏挂上去,调试好就可以了,安装简单快速。但是如果拼接屏数量比较多的时候,可能墙体无法承载。


拼接屏壁挂安装方式:
查看:拼接屏壁挂式安装效果图

落地支架安装方式:

     落地支架安装的方式,整个拼接屏系统靠支架来支撑,拼接支架要支撑整个系统的重量。这种安装方式要求安装的地面平整,地面足够坚固,而且对于拼接支架的要求也比较高,这样安装利于系统的维护和故障维修。



落地支架安装方式:
查看:拼接屏落地支架安装效果图

落地机柜安装方式:

      落地机柜式安装是采用全钢制作,电脑灰外观,外加静电保护,整个系统显得美观、大气,而且系统如果需要移动的话也比较简单。


落地机柜安装方式:
查看:拼接屏机柜安装效果图

嵌入式安装方式:

      嵌入式安装就是在墙体上挖出空间,然后对屏幕进行包边处理。优点是可以跟周围的环境更好的融合,能够更加节省空间。(建议:挂墙安装后再包边处理,墙面挖洞存在一定的风险及工程量。)


嵌入式安装方式:
查看:拼接屏嵌入式安装效果图
拼接屏系统连接拓扑图
