京东方液晶模组 应用特征

基本信息	面板品牌	面板型号	面板类型	别名
		DV460FHM-NV0	a-Si TFT-LCD, 液晶模组	-
工作环境 :	RoHS状态	工作温度	存储温度	耐振动性
		0 ~ 50 ℃	-20 ~ 60 ℃	-
面板应用 :
典型特征 :

京东方液晶模组 光学特征

基本信息 :	面板亮度	可视角度 (L/R/U/D)	反应时间 (ms)
	500 cd/m (Typ.)	89/89/89/89 (Typ.)(CR10)	8 (Typ.)(G to G)
	最佳视角	工作模式	对比度
	全视角	ADS，常黑显示，透射式	1200 : 1 (Typ.) (透射)
显示颜色 :	色温	显示颜色	白色色度
	9969K	16.7M (8-bit)	X:0.280; Y:0.290
1931色域 :	NTSC比值	sRGB覆盖率	Adobe RGB覆盖率
	73%	96%	75%
	DCI-P3覆盖率	Rec.2020覆盖率	色域说明
	75%	54%	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
白场变动 :	1.33 (Max.)(9 points)

京东方液晶模组 结构特征

面板尺寸 :	46英寸
像素特征 :	像素数量	像素布局	像素间距 (mm)	点间距 (mm)
	1920(RGB)*1080 , FHD	RGB垂直条状	0.53025*0.53025	0.17675*0.53025
结构尺寸 :	显示区域 (mm)	可视区域 (mm)	外观尺寸 (mm)	外观厚度 (mm)
	1018.08(H) *572.67(V)	1018.38(H) * 572.79(V)	1021.98(H) *576.57(V)	39.9/59 (Typ./Max.) mm
外观特征 :	物理形状	风景肖像	宽高比	Videowall Seam
	平面矩形	风景模式	16:9 (H:V)	3.9 mm (Active to Active)
其它详情 :	重量	表面防护	表面处理
	11.6Kgs (Typ.)	-	雾面 (Haze 25%)，Hard coating (3H)

京东方液晶模组 电子特征

翻转扫描 :	No
工作频率 :	60Hz
功率消耗 :	16.8W (Typ.)

京东方液晶模组 背光特征

灯管特征 :	类型	位置	数量	形状	寿命(小时)	背光可换性
	WLED	侧入式光源	-	-	30K(Min.)	-
接口特征 :	位置	背光驱动				类型
	-	含LED驱动器				端子
接口详情 :	品牌	型号	脚间距	Pin 数量	数量	脚定义
	瀚荃	CI0114M1HR0-NH	2.0 mm	14 pins	1 pcs
驱动电气 :	电压供应		电流供应			功率消耗
	24.0*2.4V		5.2/6.0A (Typ./Max.)			130W (Typ.)

京东方液晶模组 信号特征

驱动电气 :	电压供应		电流供应			功率消耗
	12.0V (Typ.)		560/950mA (Typ./Max.)			6.8/11.4W (Typ./Max.)
接口特征 :	位置	信号系统				类型
	-	LVDS (2 ch, 8-bit)				端子
端子详情 :	品牌	型号	脚间距	Pin 数量	数量	脚定义
	宇宙	IS050-C51B-C39-S	0.5 mm	51 pins	1 pcs

京东方液晶模组 包装特征

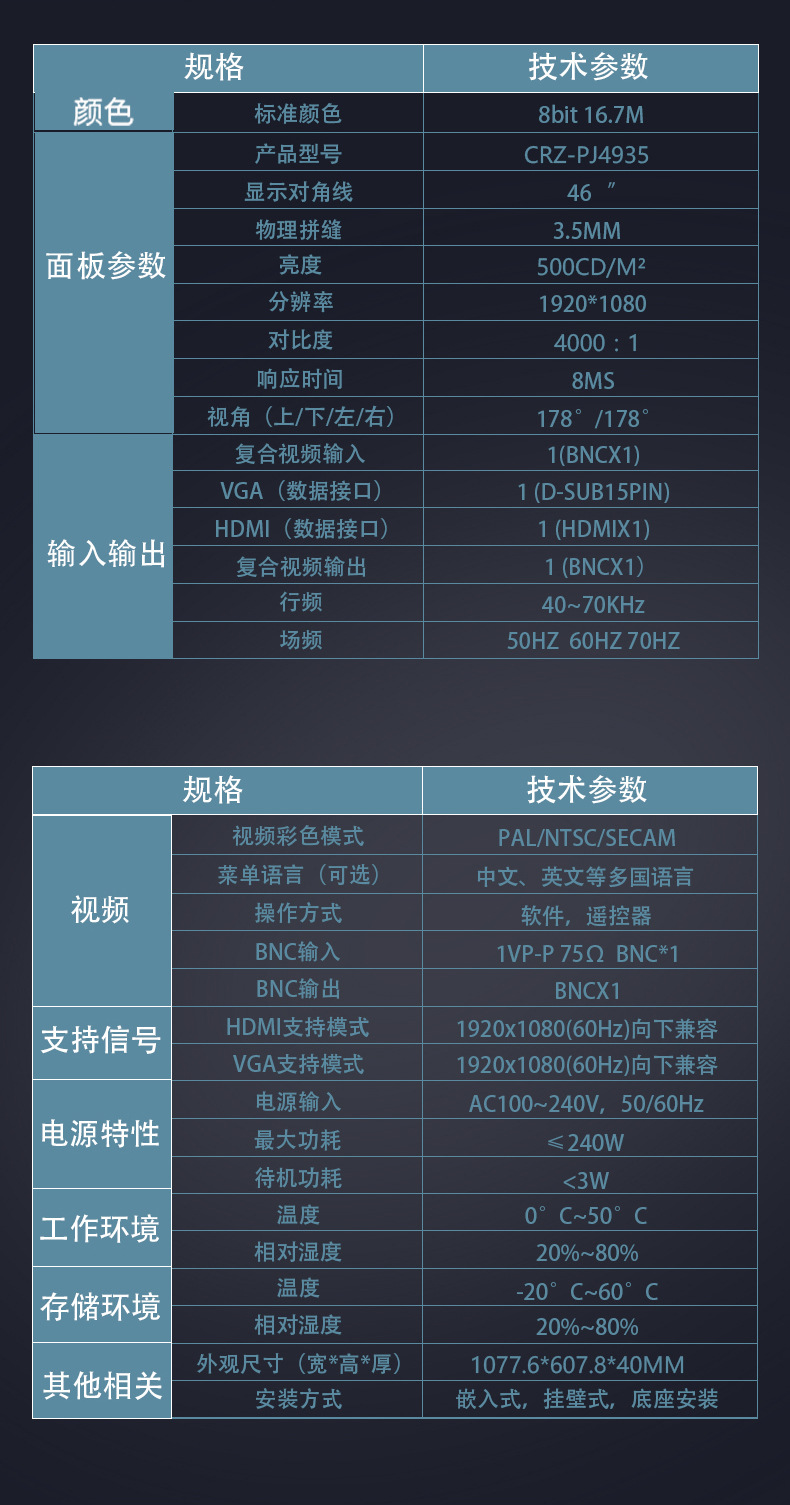

京东方液晶模组 参数来源

DV460FHM-NV0尺寸图

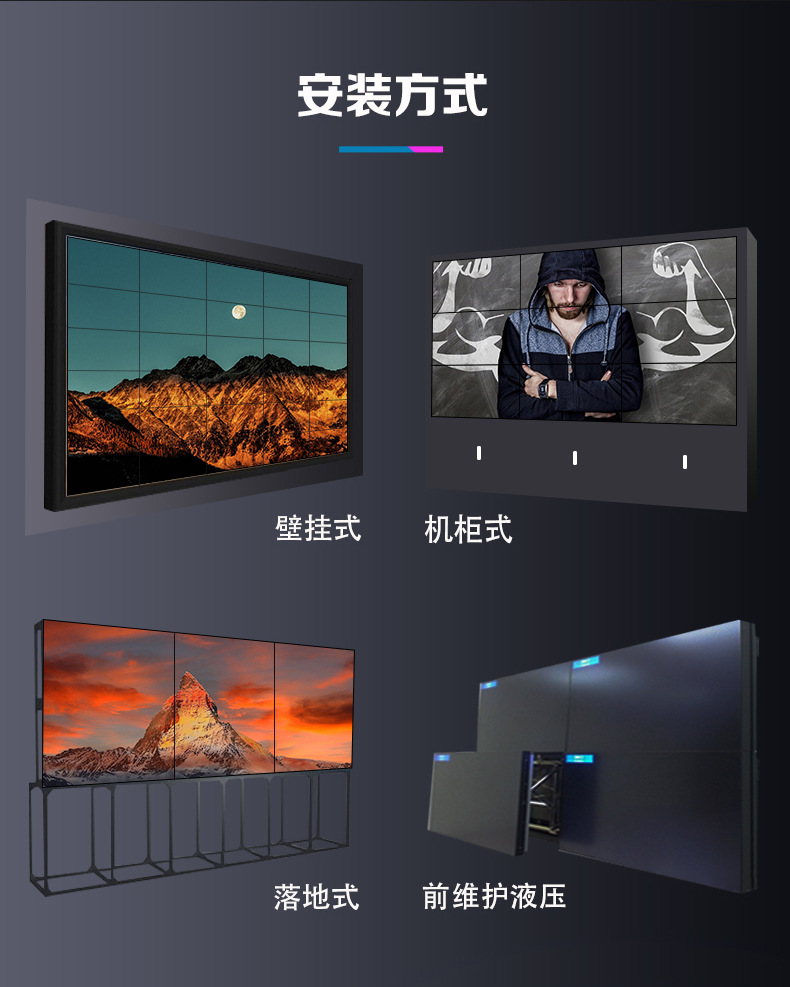

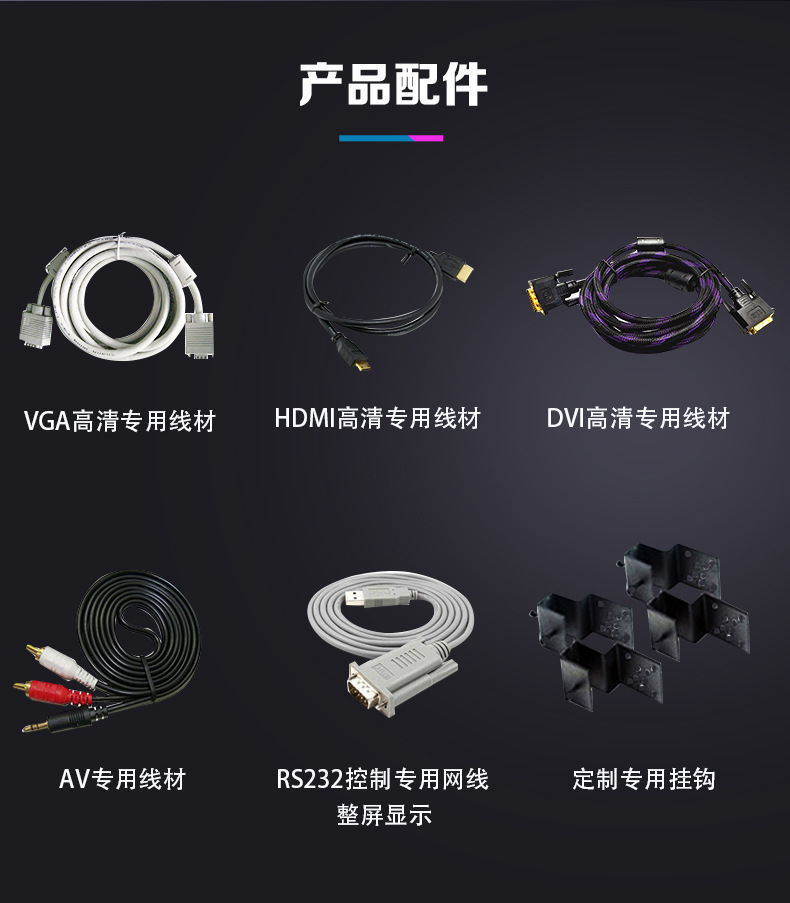

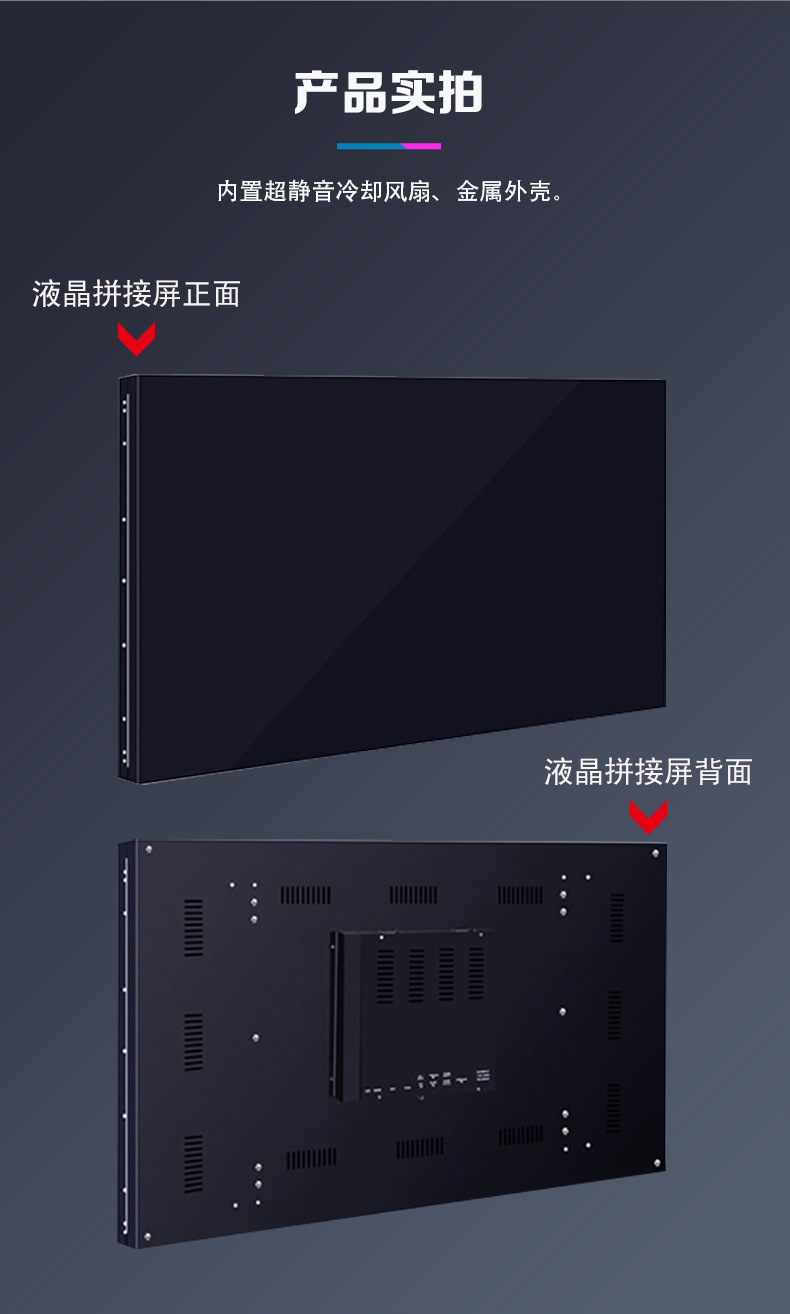

拼接屏前维护安装方式：

      拼接屏的前维护主要是之支架是前维护的，维护时推拉支架即可从方维护前维护方式一般采取在大屏幕前面将屏幕摘下，之后对其进行维护；这种维护方式的大屏幕安装非常复杂，而且只能做两层大屏拼接；同时，由于要为从前面摘除大屏幕留出余量，将导致大屏幕拼缝不可避免的变大，从而会在一定程度上影响显示效果。

相对来说，目前真正能做到屏幕从大屏幕前方摘下来，既不需要预留前后维护空间，又不需要预留上下维护空间的就是前维护的安装方式了，这样的安装方式简单、直接，对于后期的售后也容易拆卸，是目前使用得最多的一种维护方式。

壁挂安装方式：

      壁挂支架式安装就是用膨胀螺栓先把支架固定在墙上，然后把拼接屏挂上去，调试好就可以了，安装简单快速。但是如果拼接屏数量比较多的时候，可能墙体无法承载。

落地支架安装方式：

     落地支架安装的方式，整个拼接屏系统靠支架来支撑，拼接支架要支撑整个系统的重量。这种安装方式要求安装的地面平整，地面足够坚固，而且对于拼接支架的要求也比较高，这样安装利于系统的维护和故障维修。

落地机柜安装方式：

      落地机柜式安装是采用全钢制作，电脑灰外观，外加静电保护，整个系统显得美观、大气，而且系统如果需要移动的话也比较简单。

嵌入式安装方式：

      嵌入式安装就是在墙体上挖出空间，然后对屏幕进行包边处理。优点是可以跟周围的环境更好的融合，能够更加节省空间。（建议：挂墙安装后再包边处理，墙面挖洞存在一定的风险及工程量。）
