京东方55寸拼接屏3.5mm拼缝800cd/㎡规格参数
内部型号 : BOE-PJ55B
分辨率 : 1920*1080
显示亮度 : 800cd/㎡
显示色彩 : 1.67m
电源 : 100VAC~240VAC
祼机重量 : 约30KG
视角(水平/垂直) : 178°
拼接缝隙 : ≤3.5mm

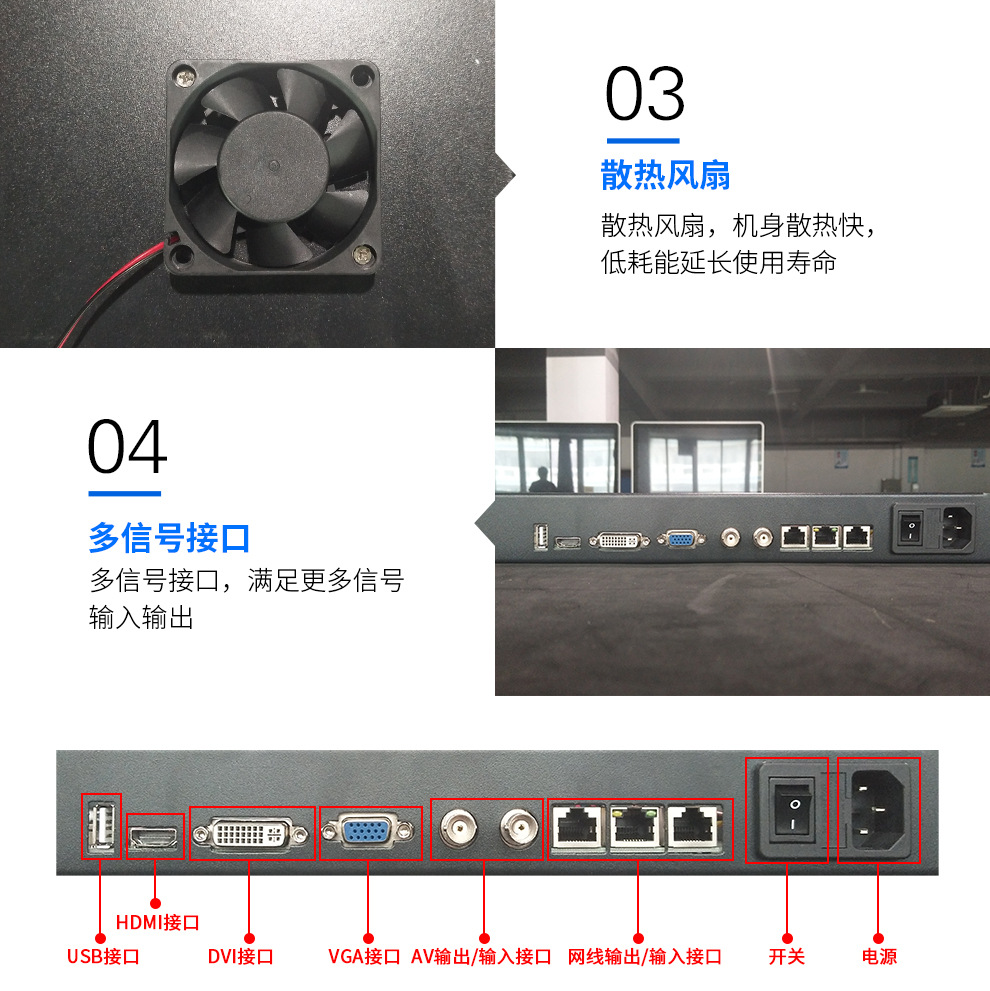

输出接口 : BNC*1路
控制信号 : RS232/RJ45
输入接口 : DVI、HDMI、VGA、BNC(CVBS)各1路
整机尺寸(长*宽*厚)mm : 1213.7*684.5*116.5

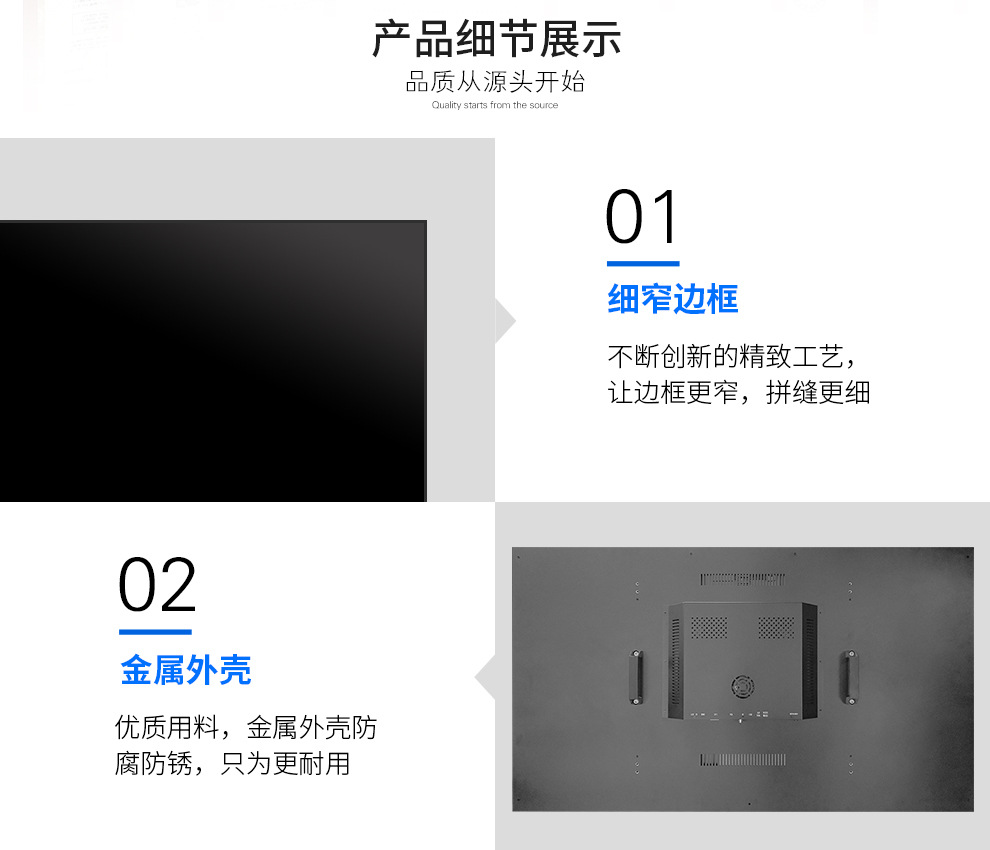

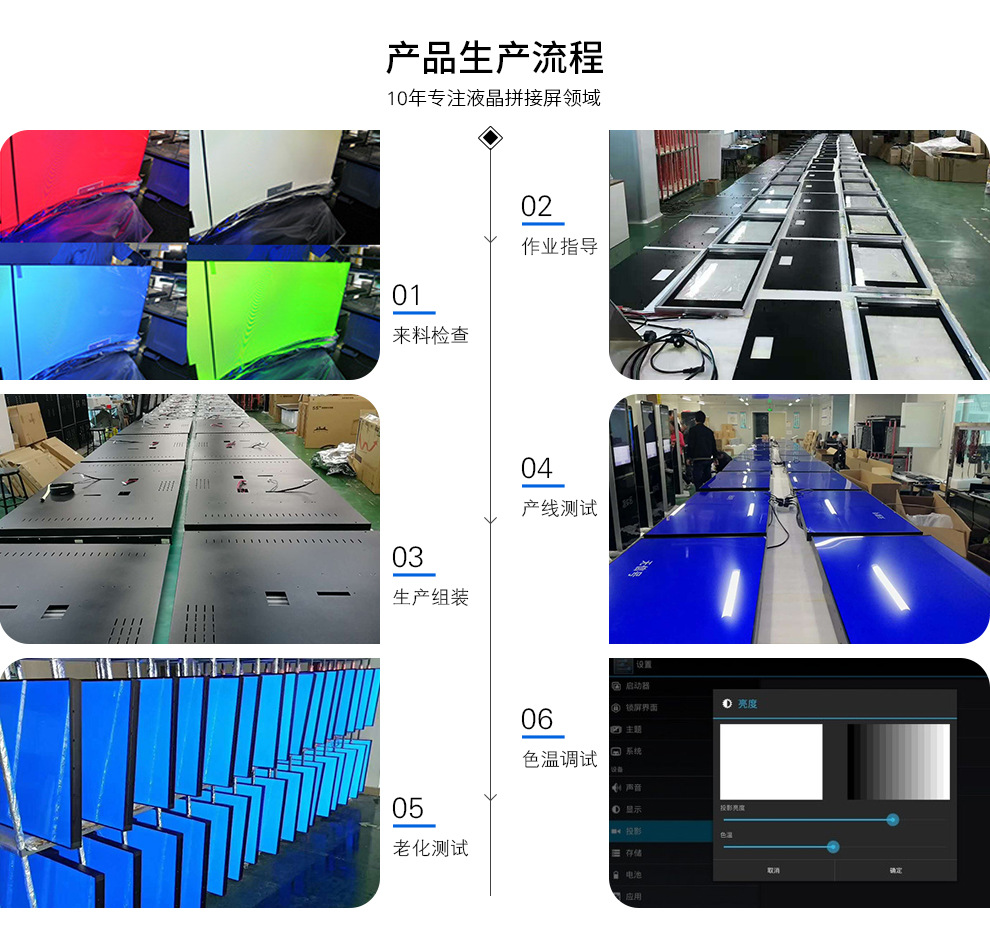

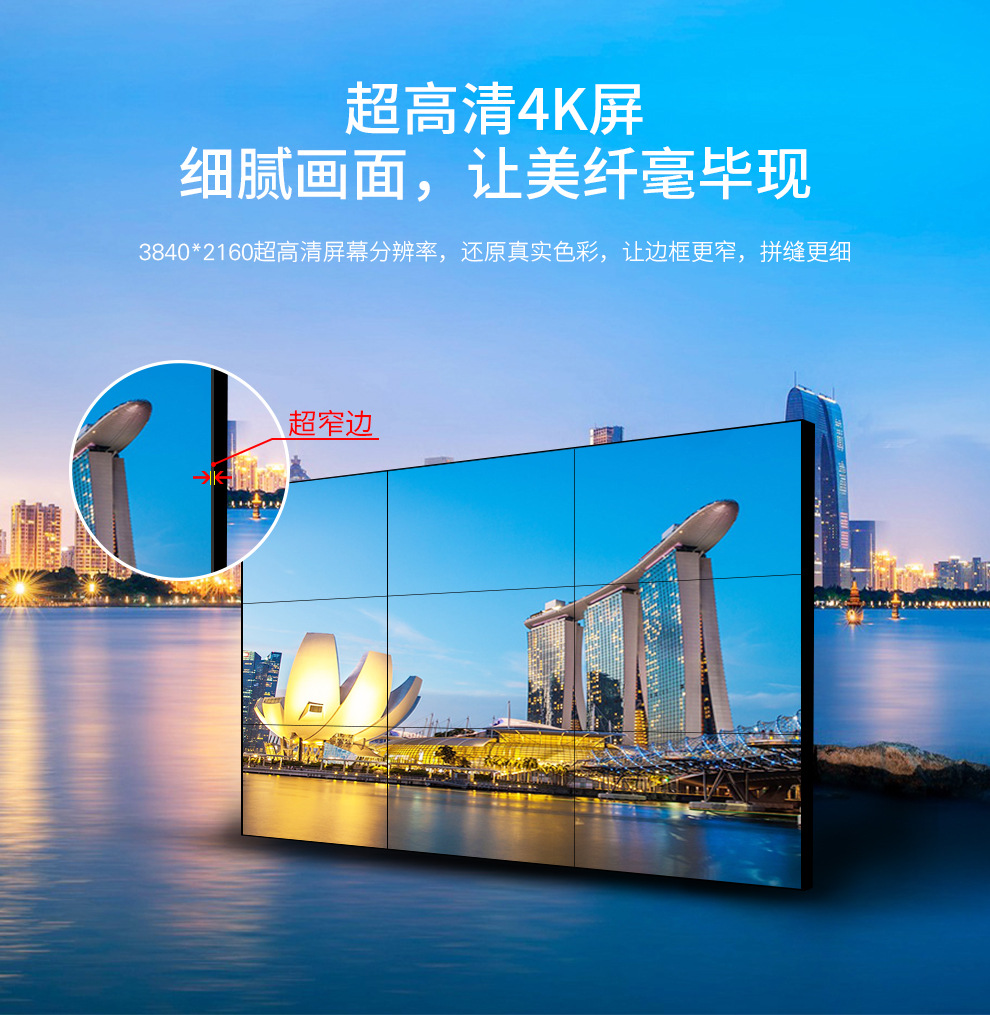

常规功能介绍

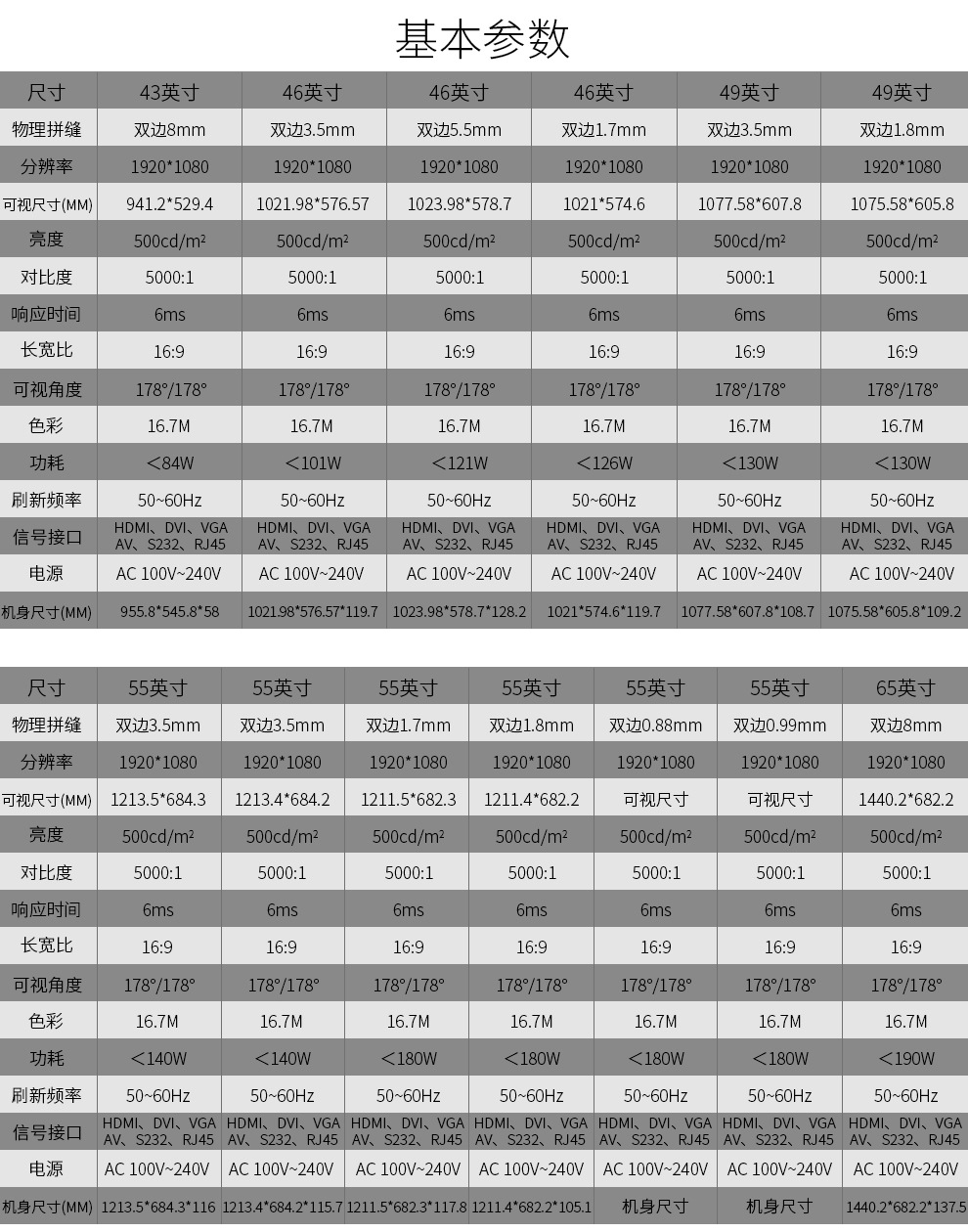

官方规格参数

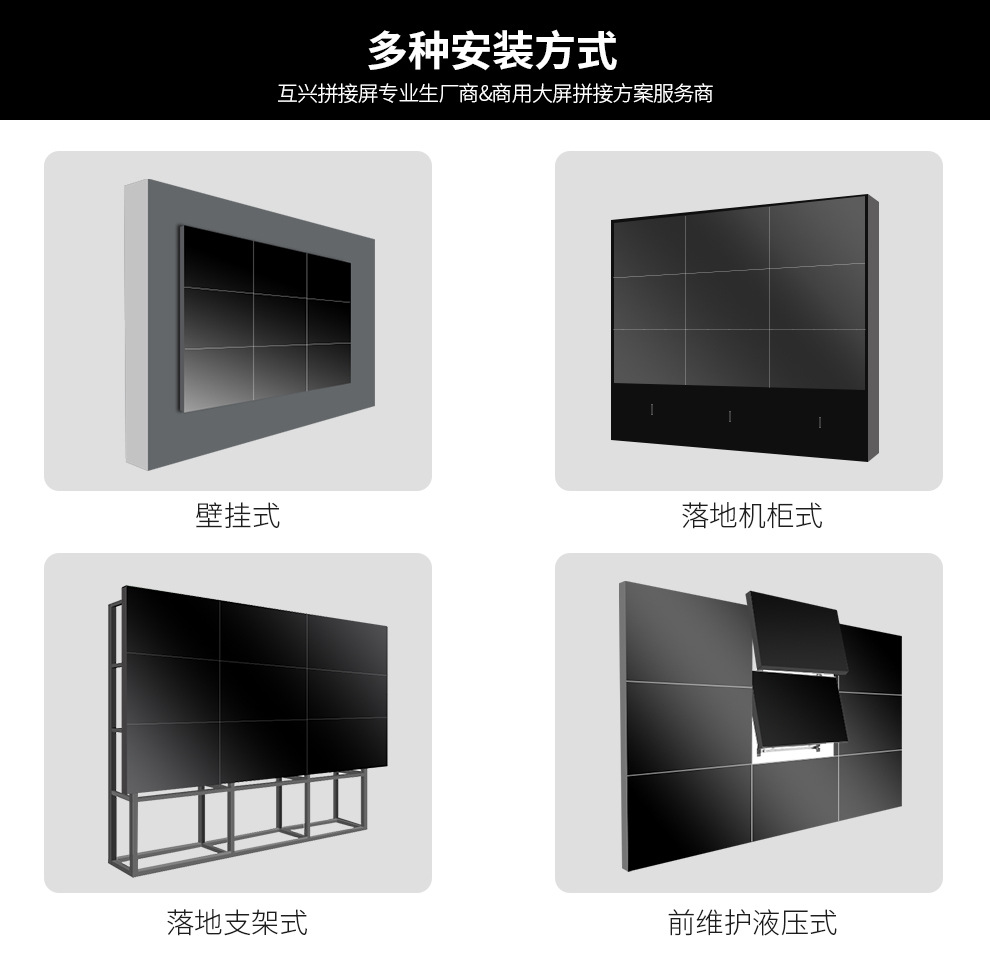

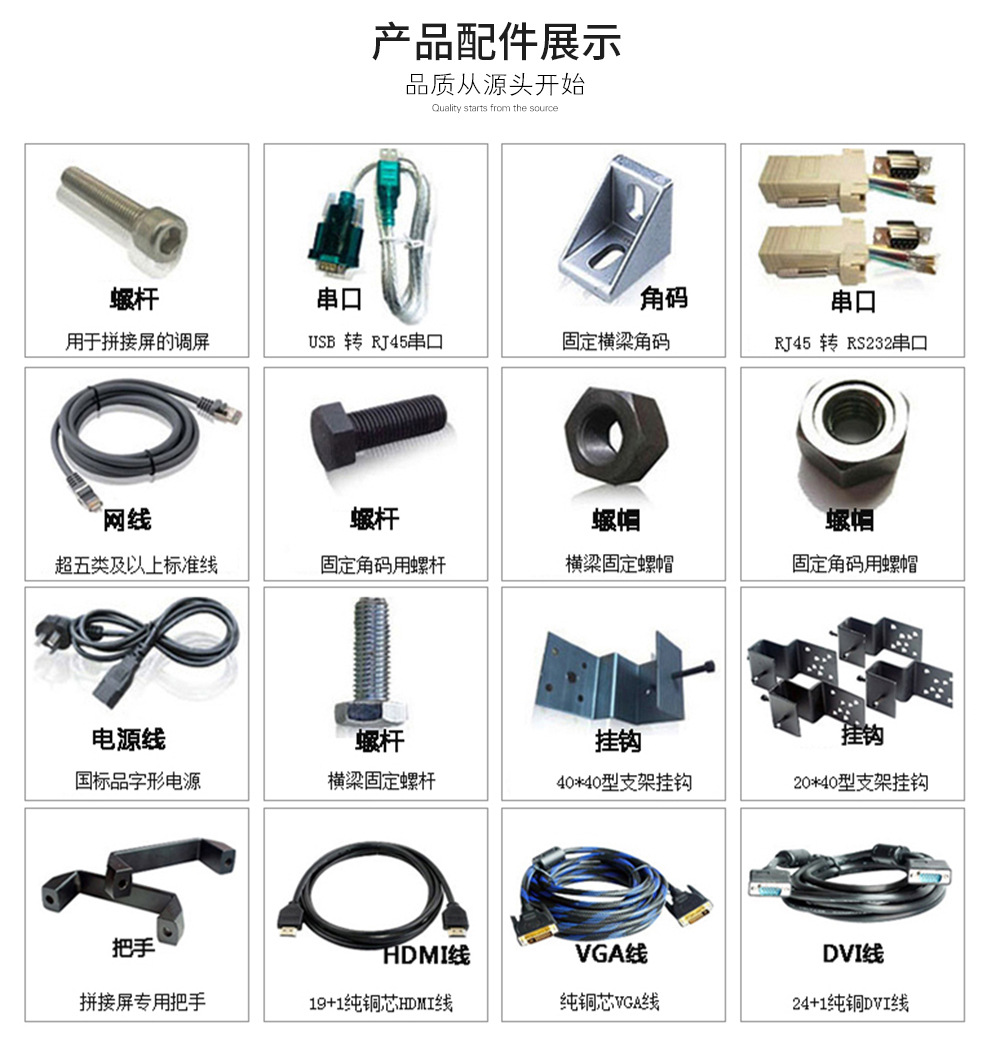

可选安装方式
拼接系统组成结构图
帮助技术文档
声明：以下图片海报均为外包设计师设计，所使用【字体】是什么字体、是否有侵仅行为本站并不清楚，如有冒犯请联系删除
京东方液晶模组应用特征
| 基本信息 : | 制造商 | 型号 | 类型 | 别名 |
|---|---|---|---|---|
 | DV550FHM-NV1 | a-Si TFT-LCD , 液晶模组 | - | |
| 应用环境 : | RoHS | 工作温度 | 存储温度 | 抗振性能 |
 | 0 ~ 50 ℃ | -20 ~ 60 ℃ | - | |
| 应用产品 : |  | |||
| 典型特征 : |  | |||
| 备注信息 : | Super Narrow bezel (3.5mm Active to Active) | |||
京东方液晶模组 结构特征
| 对角尺寸 : | 55" | |||
|---|---|---|---|---|
| 像素特征 : | 像素数量 | 像素排列  | 点间距(H*V) | 像素间距(H*V) |
| 1920(RGB)*1080 , FHD | RGB垂直条状 | 0.210*0.630 mm | 0.630*0.630 mm | |
| 结构尺寸 : | 显示区域(H*V) | 开口区域(H*V) | 外观尺寸(H*V) | 外观厚度 |
| 1209.6*680.4 mm | 1209.8*680.6 mm | 1213.7*684.5 mm | 59.39mm | |
| 外观特征 : | 物理形状 | 宽高比(H:V) | 风景肖像 | 拼接拼缝 |
| 平面矩形 | 16:9 | 风景模式 | 3.5mm (Active to Active) | |
| 其它参数 : | 重量 | 表面防护 | 表面处理 | |
| 1.87Kgs (Typ.) | - | 雾面 (Haze 25%)，Hard coating (3H) | ||
| 安装孔位 : | Rear mounting holes | |||
京东方液晶模组光学特征
| 基本信息 : | 显示亮度 | 显示模式 | 对比度 |
|---|---|---|---|
| 800 cd/㎡(Typ.) | ADS，常黑显示，透射式 | 1200:1 (Typ.) (透射) | |
| 推荐视角 | 可视角度 | 响应时间 | |
| 全视角 | 89/89/89/89 (Typ.)(CR≥10) | 8 (Typ.)(G to G) (ms) | |
| 色彩性能 : | 色温 | 支持颜色 | 白色坐标 |
| 9969K | 16.7M (8-bit) | Wx:0.280; Wy:0.290 | |
| 1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 |
| 74% | 97% | 77% | |
| DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | |
| 77% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 亮度均匀性 : | 1.33 (Typ.)(9 points) | ||
京东方液晶模组电子特征
| 帧频率 : | 60Hz |
|---|---|
| 翻转扫描 : | No |
| 功率总耗 : | 198W (Typ.) |
京东方液晶模组 光源特征
| 光源特征 : | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 |
|---|---|---|---|---|---|---|
| WLED | 直下式光源 | - | - | - | - | |
| 接口特征 : | WLED驱动状态 | 物理类型 | 接口位置 | |||
| 含LED驱动器 | 端子 | - | ||||
| 接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
| 瀚荃 | CI0114M1HR0-NH | 2 pcs | 14 pins | 2.0 mm | ||
| WLED驱动电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
| 24.0~2.4V | 7.91/10.0A (Typ./Max.) | 190/205W (Typ./Max.) | ||||
京东方液晶模组 信号特征
| 信号电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
|---|---|---|---|---|---|---|
| 12.0V (Typ.) | 0.6/1.0A (Typ./Max.) | 7.2/13.2W (Typ./Max.) | ||||
| 接口特征 : | 信号类型 | 物理类型 | 接口位置 | |||
| LVDS (2 ch, 8-bit) | 端子 | - | ||||
| 接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
| 宇宙 | IS050-C51B-C39-S | 1 pcs | 51 pins | 0.5 mm | ||
京东方液晶模组 包装特征
| 包装箱 : | 数量 | 重量 | 尺寸 |
|---|---|---|---|
| 4 pcs / 箱 | - | 1385*545*892.3 mm (L*W*H) |
京东方液晶模组 参数来源
| 参数来源 : | 文件编号 | 版本号 | 语言 | 原厂发布日期 |
|---|---|---|---|---|
| - | Rev.A | 英语版 | 2017 - 8 - 29 | |
| 最后更新 : | 2018-07-13 19:05 | |||
拼接屏前维护安装方式：
拼接屏的前维护主要是之支架是前维护的，维护时推拉支架即可从方维护前维护方式一般采取在大屏幕前面将屏幕摘下，之后对其进行维护；这种维护方式的大屏幕安装非常复杂，而且只能做两层大屏拼接；同时，由于要为从前面摘除大屏幕留出余量，将导致大屏幕拼缝不可避免的变大，从而会在一定程度上影响显示效果。
相对来说，目前真正能做到屏幕从大屏幕前方摘下来，既不需要预留前后维护空间，又不需要预留上下维护空间的就是前维护的安装方式了，这样的安装方式简单、直接，对于后期的售后也容易拆卸，是目前使用得最多的一种维护方式。
查看：拼接屏前维护安装效果图

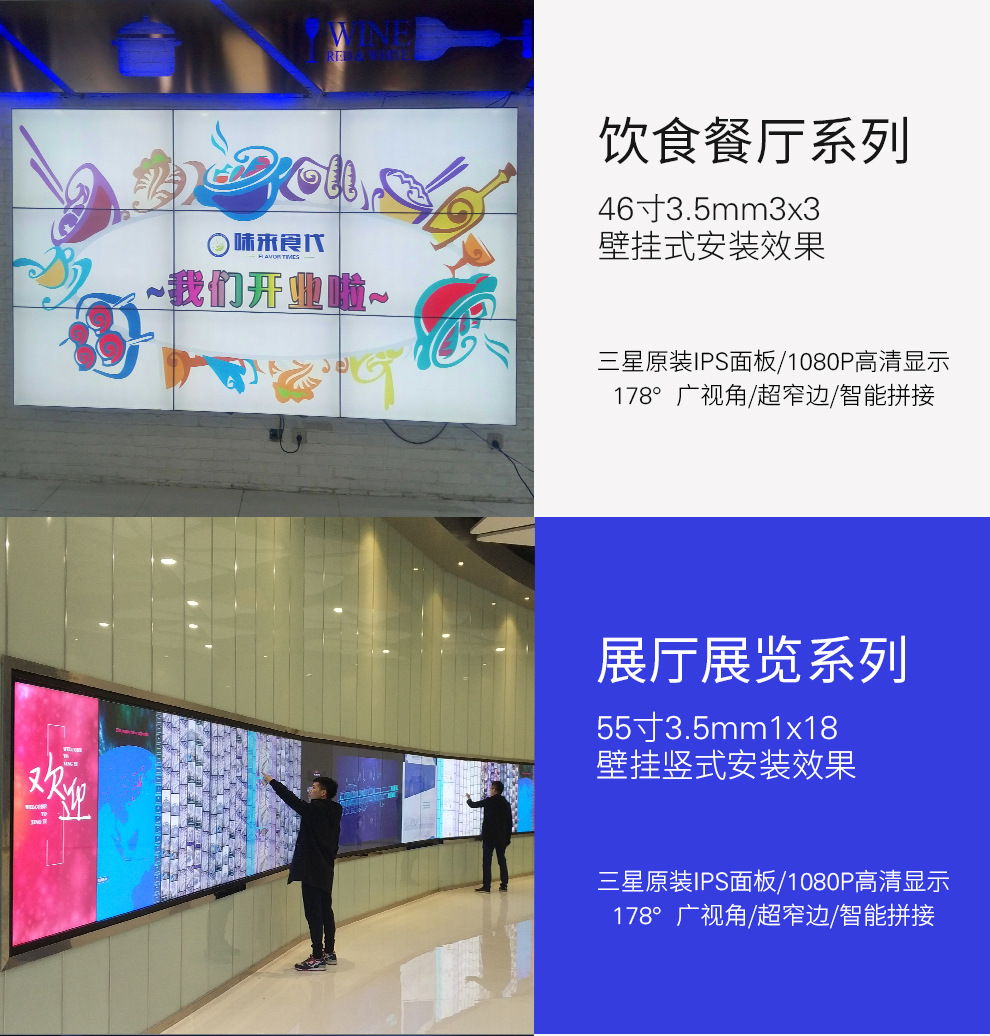

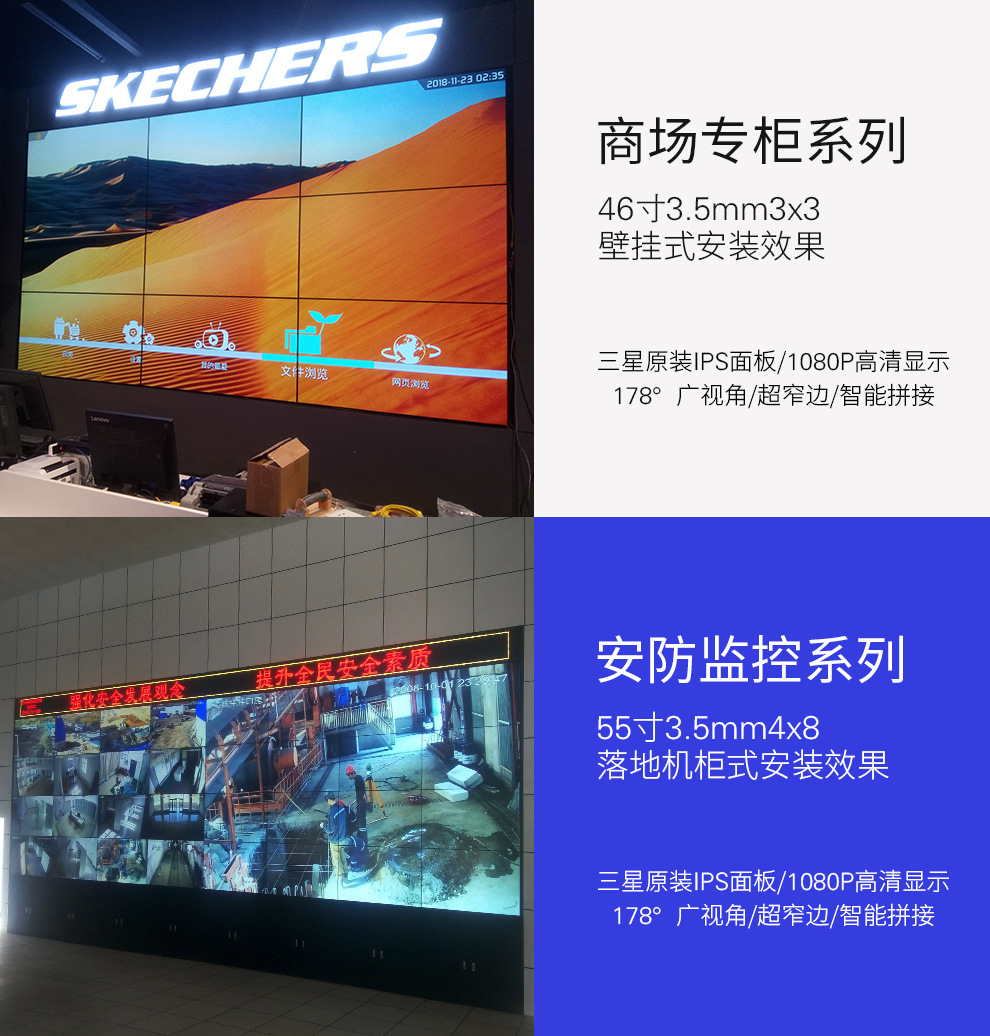

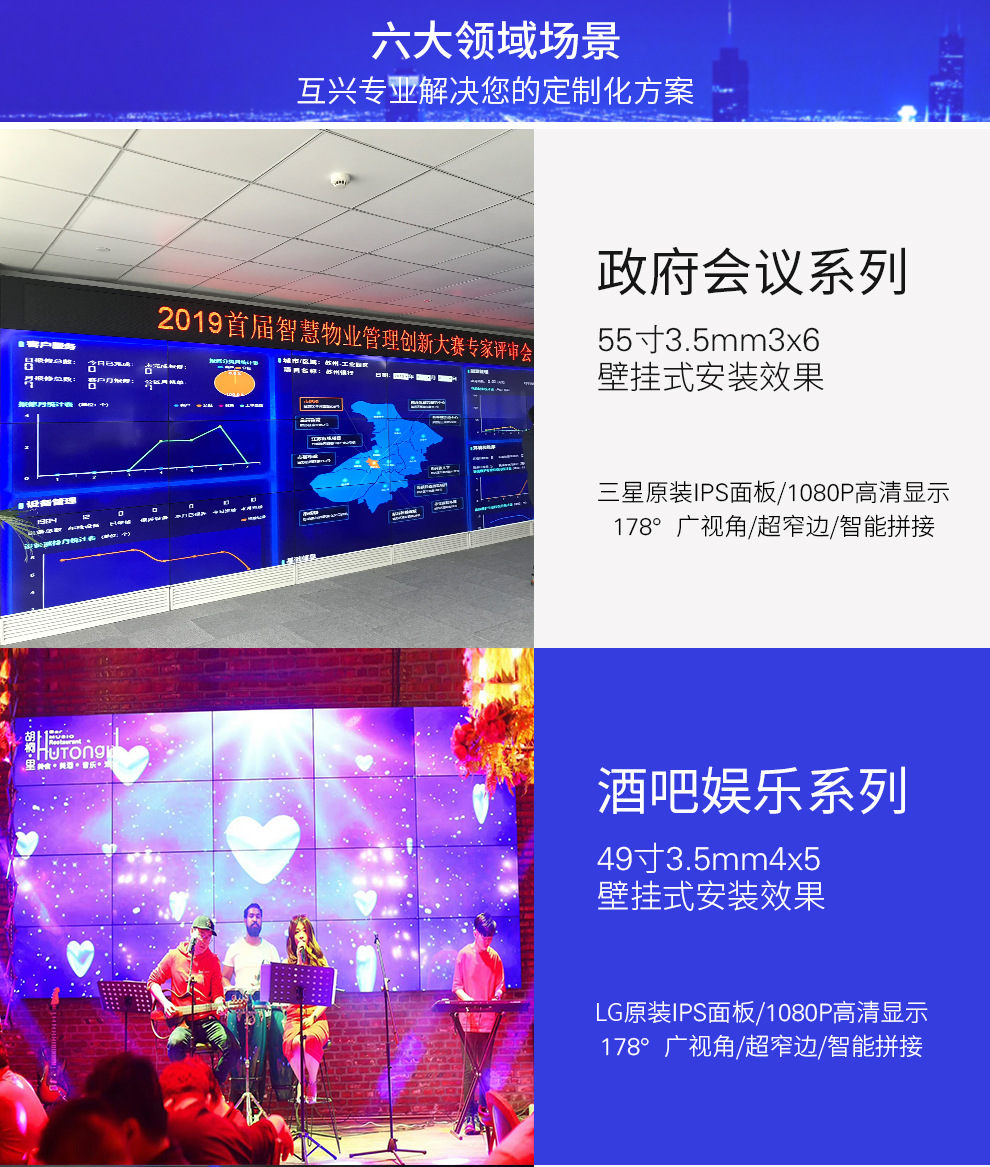

壁挂安装方式：
壁挂支架式安装就是用膨胀螺栓先把支架固定在墙上，然后把拼接屏挂上去，调试好就可以了，安装简单快速。但是如果拼接屏数量比较多的时候，可能墙体无法承载。
查看：拼接屏壁挂式安装效果图
落地支架安装方式：
落地支架安装的方式，整个拼接屏系统靠支架来支撑，拼接支架要支撑整个系统的重量。这种安装方式要求安装的地面平整，地面足够坚固，而且对于拼接支架的要求也比较高，这样安装利于系统的维护和故障维修。
查看：拼接屏落地支架安装效果图
落地机柜安装方式：
落地机柜式安装是采用全钢制作，电脑灰外观，外加静电保护，整个系统显得美观、大气，而且系统如果需要移动的话也比较简单。
查看：拼接屏机柜安装效果图
嵌入式安装方式：
嵌入式安装就是在墙体上挖出空间，然后对屏幕进行包边处理。优点是可以跟周围的环境更好的融合，能够更加节省空间。（建议：挂墙安装后再包边处理，墙面挖洞存在一定的风险及工程量。）
查看：拼接屏嵌入式安装效果图
 |
