三星液晶模组 应用详情

基本信息 :	面板品牌		面板型号	LTI460HN09
	面板尺寸	46英寸	面板应用
	面板类型	a-Si TFT-LCD , 液晶模组	型号别名	-
工作环境 :	工作温度	0 ~ 50 ℃	存储温度	-20 ~ 65 ℃
	RoHS状态		耐振动性	-
典型特征 :
备注信息 :	High Tni (85℃) liquid crystal, Ultra Narrow Bezel (5.5mm Active to Active)

三星液晶模组 结构详情

像素特征 :	像素数量	1920(RGB)×1080 , FHD	点间距	0.17675×0.53025 mm (H×V)
	像素布局	RGB垂直条状	像素间距	0.53025×0.53025 mm (H×V)
结构尺寸 :	显示区域	1018.08×572.67 mm (H×V)	可视区域	1018.28×572.87 mm (H×V)
	外观尺寸	1021.98×576.57 mm (H×V)	外观厚度	56.2/79.5 (Typ./Max.) mm
外观特征 :	外观形状	平面矩形	风景肖像	风景 / 肖像模式
	宽高比	16:9 (H:V)	拼接拼缝	5.5mm (Active to Active)
其它特征 :	重量	TBD	表面处理	雾面 (Haze 44%)，Hard coating (3H)

三星液晶模组 光学详情

基本信息 :	面板亮度	500 cd/m² (Typ.)	对比度	4000:1 (Typ.) (透射)
	可视角度	89/89/89/89 (Typ.)(CR≥10)	光学模式	SVA，常黑显示，透射式
	最佳视角	全视角	反应时间	8 (Typ.)(G to G) (ms)
色彩性能 :	白色色度	Wx:0.280; Wy:0.290	显示颜色	16.7M (8-bit)
	色温	9085K	亮度变动	1.18 (Max.)(9 points)
1931色域 :	NTSC比值	71%	sRGB覆盖率	100%
	Adobe RGB覆盖率	74%	DCI-P3覆盖率	74%
	Rec.2020覆盖率	53%	色域说明	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

三星液晶模 电子详情

工作频率 :	60Hz
翻转扫描 :	No

三星液晶模组 背光详情

背光特征 :	灯管类型	WLED	是否可换	-	灯管寿命	50K(Typ.) (Hours)
	数量	-	灯管形状	-	位置	直下式光源
接口特征 :	类型	端子	位置	-	灯管驱动	含LED驱动器
接口详情 :	品牌	型号	脚间距	脚数	数量	接口定义
	然湖	20022WR-H14B2	2.0 mm	14 pins	1 pcs
驱动电气 :	电压输入	24.0±1.2V		电流输入	3.42/3.51A (Typ./Max.)

三星液晶模组 信号详情

信号系统 :	LVDS (2 ch, 8-bit)			信号逻辑电压	-
信号电气 :	电压输入	12.0V (Typ.)		电流输入	650/750mA (Typ./Max.)
接口特征 :	类型	端子	位置	-
端子详情 :	品牌	型号	脚间距	脚数	数量	接口定义
	宇宙	PF050-O51B-C20-F	0.5 mm	51 pins	1 pcs

三星液晶模组 包装详情

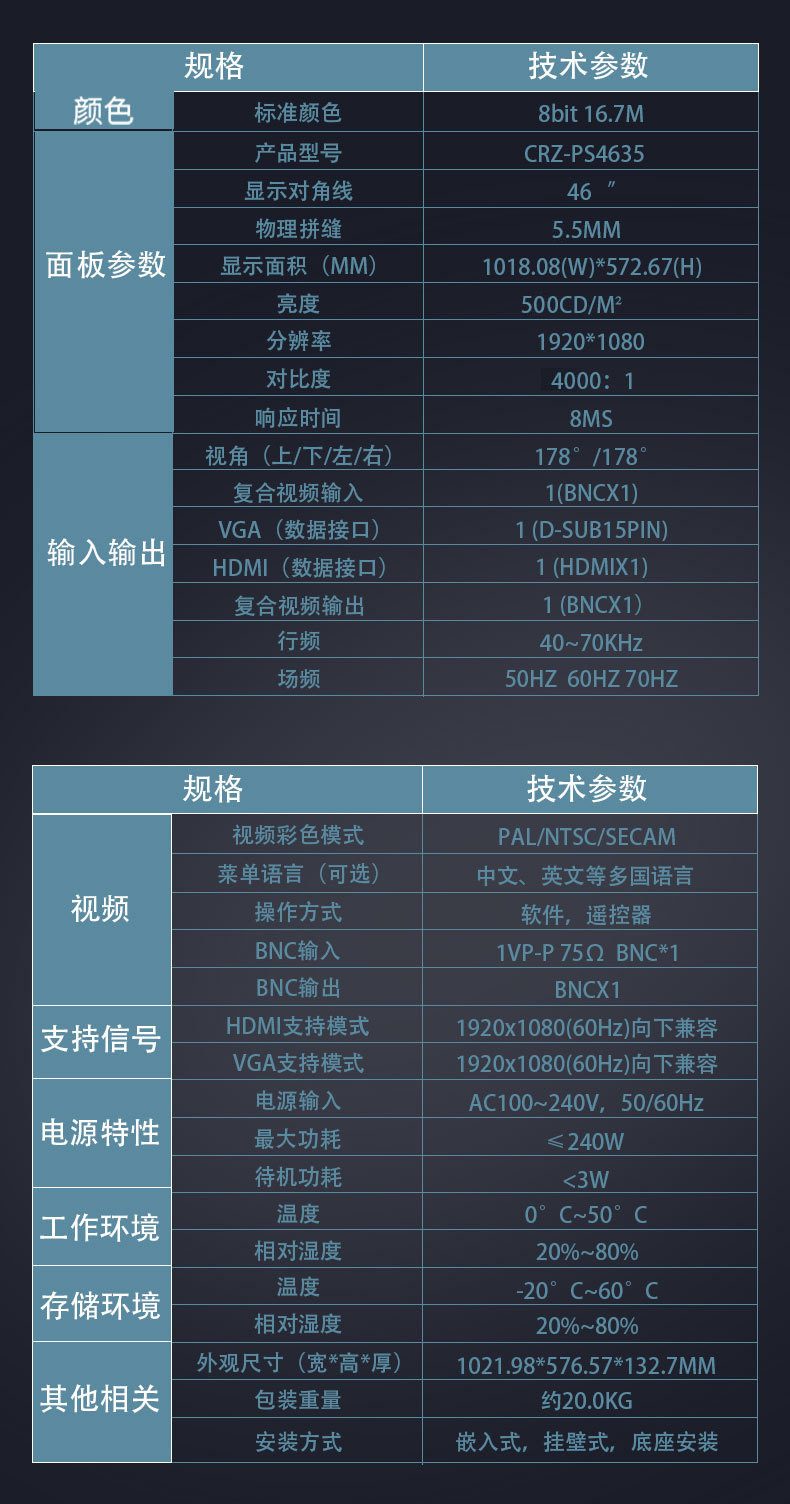

三星液晶模组 参数来源

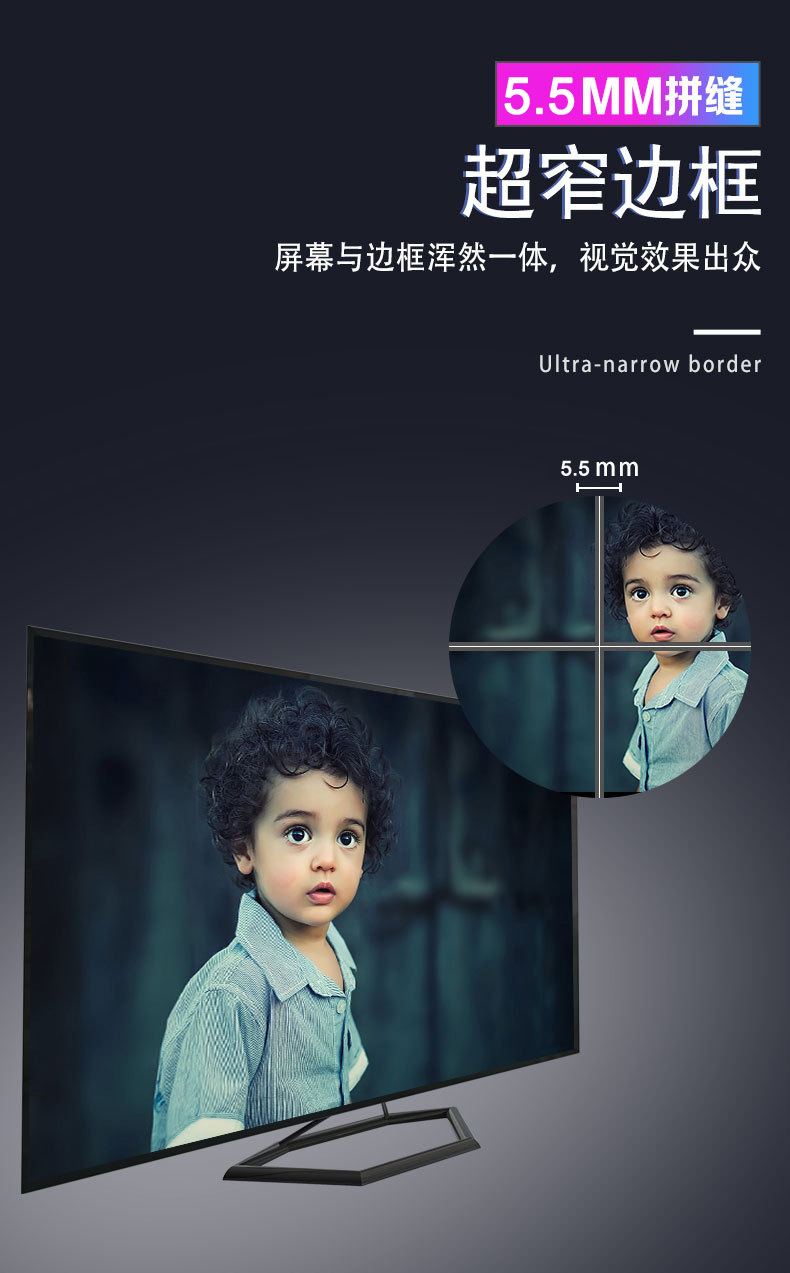

拼接屏前维护安装方式：

      拼接屏的前维护主要是之支架是前维护的，维护时推拉支架即可从方维护前维护方式一般采取在大屏幕前面将屏幕摘下，之后对其进行维护；这种维护方式的大屏幕安装非常复杂，而且只能做两层大屏拼接；同时，由于要为从前面摘除大屏幕留出余量，将导致大屏幕拼缝不可避免的变大，从而会在一定程度上影响显示效果。

相对来说，目前真正能做到屏幕从大屏幕前方摘下来，既不需要预留前后维护空间，又不需要预留上下维护空间的就是前维护的安装方式了，这样的安装方式简单、直接，对于后期的售后也容易拆卸，是目前使用得最多的一种维护方式。

壁挂安装方式：

      壁挂支架式安装就是用膨胀螺栓先把支架固定在墙上，然后把拼接屏挂上去，调试好就可以了，安装简单快速。但是如果拼接屏数量比较多的时候，可能墙体无法承载。

落地支架安装方式：

     落地支架安装的方式，整个拼接屏系统靠支架来支撑，拼接支架要支撑整个系统的重量。这种安装方式要求安装的地面平整，地面足够坚固，而且对于拼接支架的要求也比较高，这样安装利于系统的维护和故障维修。

落地机柜安装方式：

      落地机柜式安装是采用全钢制作，电脑灰外观，外加静电保护，整个系统显得美观、大气，而且系统如果需要移动的话也比较简单。

嵌入式安装方式：

      嵌入式安装就是在墙体上挖出空间，然后对屏幕进行包边处理。优点是可以跟周围的环境更好的融合，能够更加节省空间。（建议：挂墙安装后再包边处理，墙面挖洞存在一定的风险及工程量。）
