拼接屏厂家日常 承接全国安装➕维修🧰西安55寸1.7,2×4机柜安装完成✅拼接屏品牌:京东方型号:BVW55-B52B拼缝缝隙:1.7mm拼接方式:2*4机柜安装....

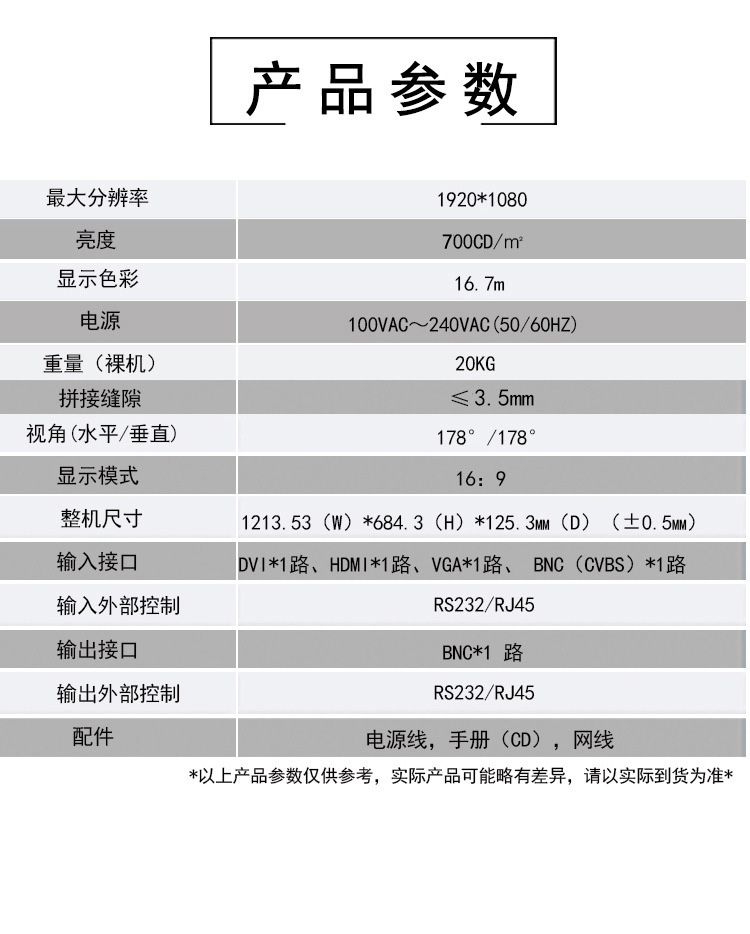

11原装拼接屏1拼缝1规格参数

三星55寸3.5mm拼缝LCD显示单元

型号 : LTI550HN12
面板 : 三星
分辨率 : 1920*1080
显示亮度 : 500cd/㎡
显示色彩 : 1.67m
电源 : 100VAC~240VAC
视角(水平/垂直) : 178°
拼接缝隙 : ≤1
输出接口 : BNC*1路
控制信号 : RS232/RJ45
输入接口 : DVI、HDMI、VGA、BNC(CVBS)各1路
整机尺寸: 1213.5*684.3*125.3
2024-01-18 13:46:43

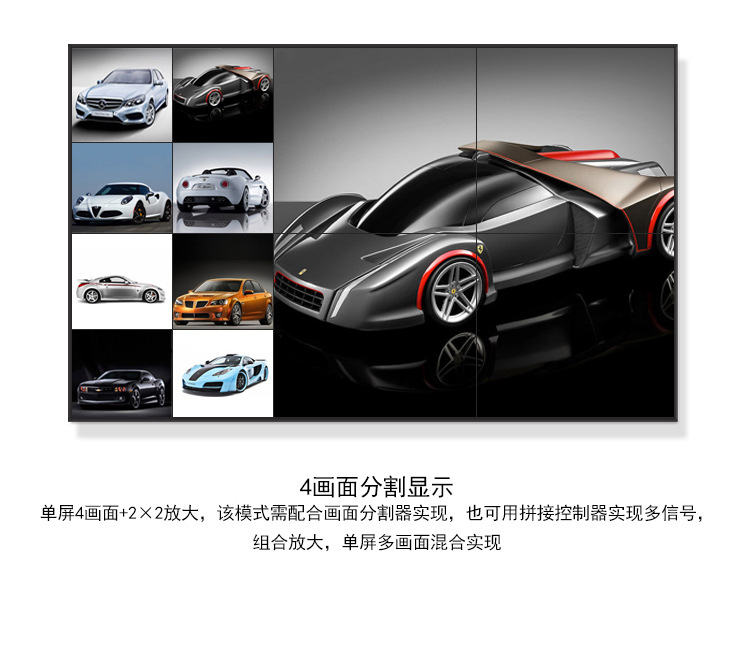

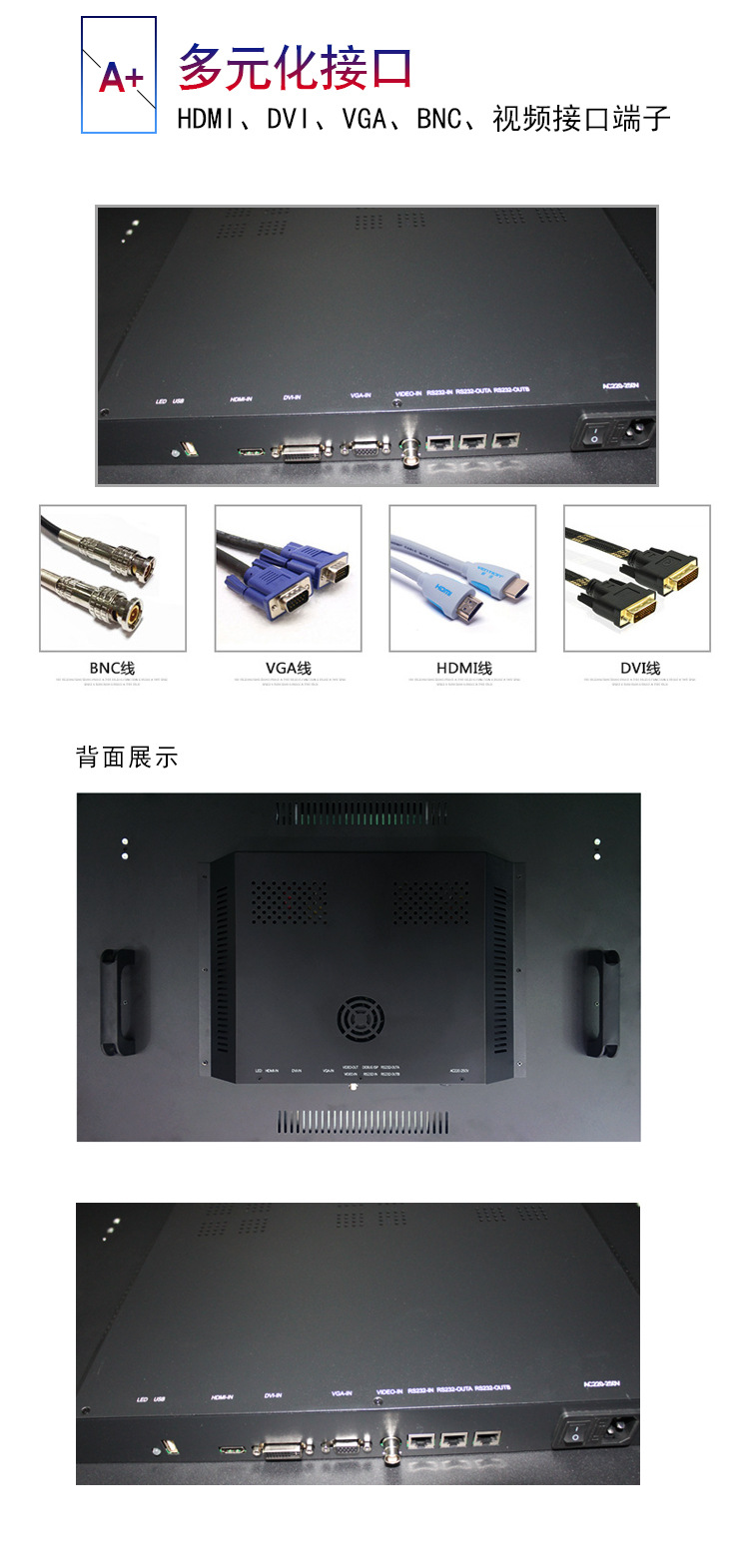

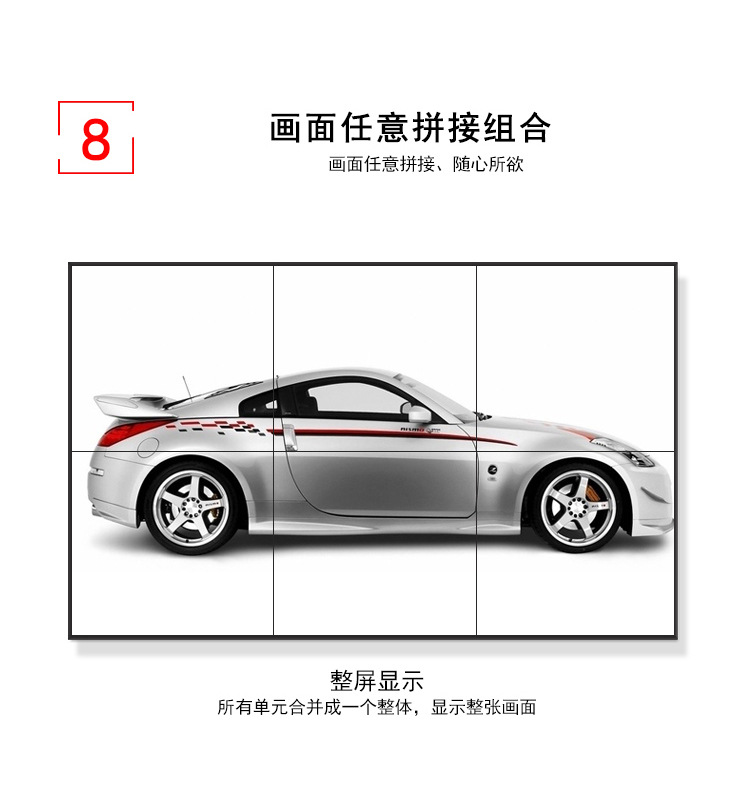

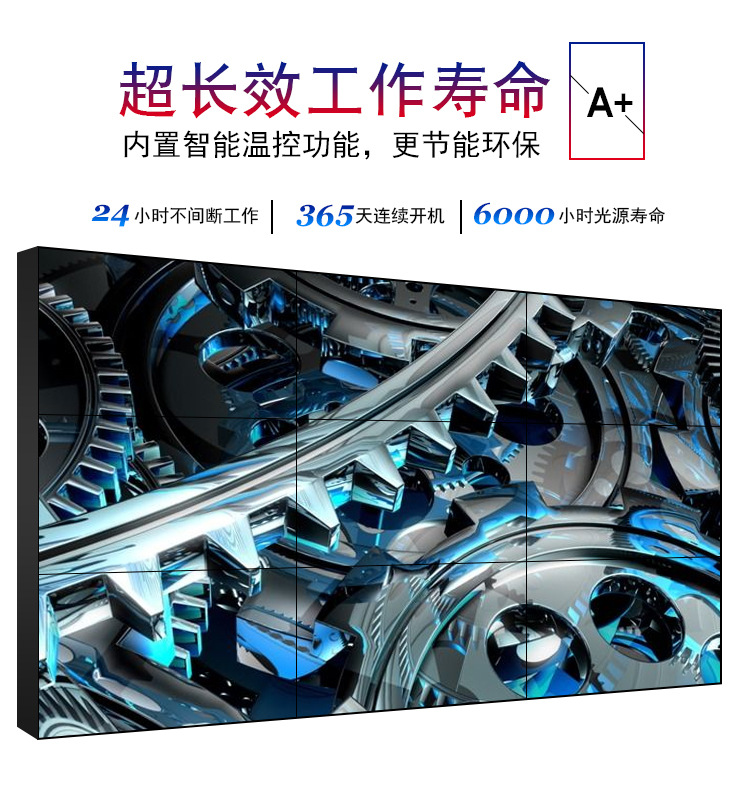

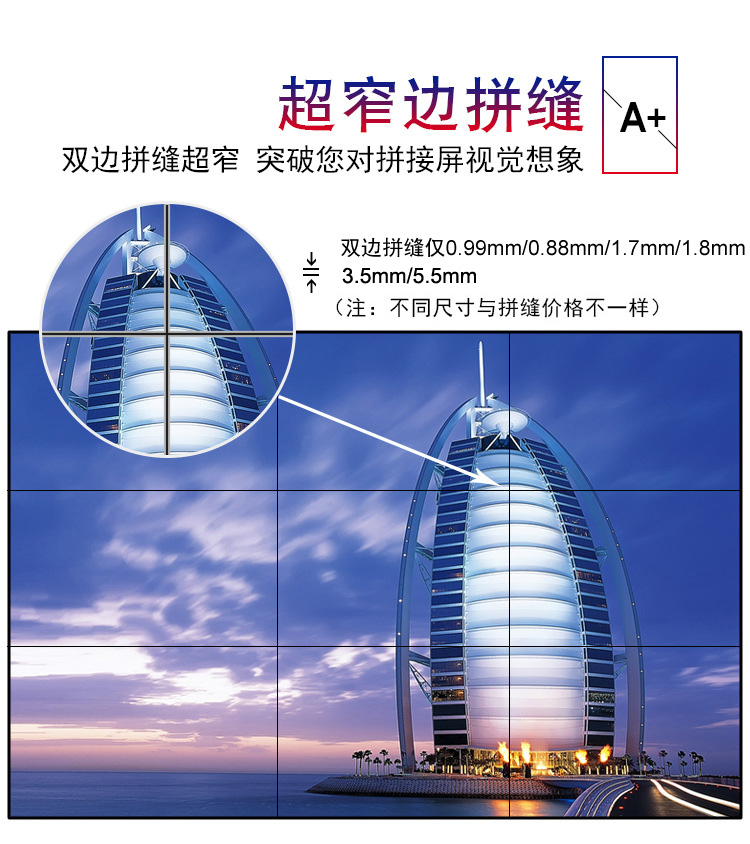

常规功能介绍

官方规格参数

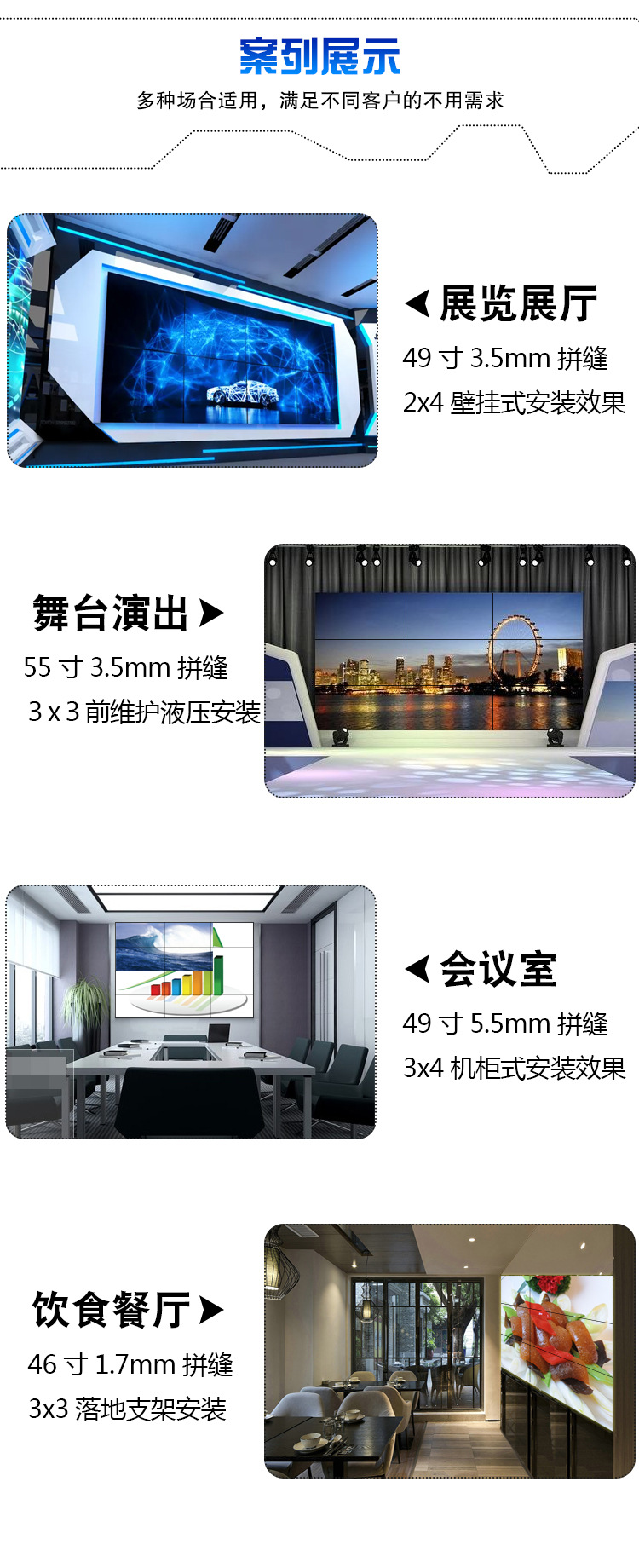

可选安装方式

系统组成结构图

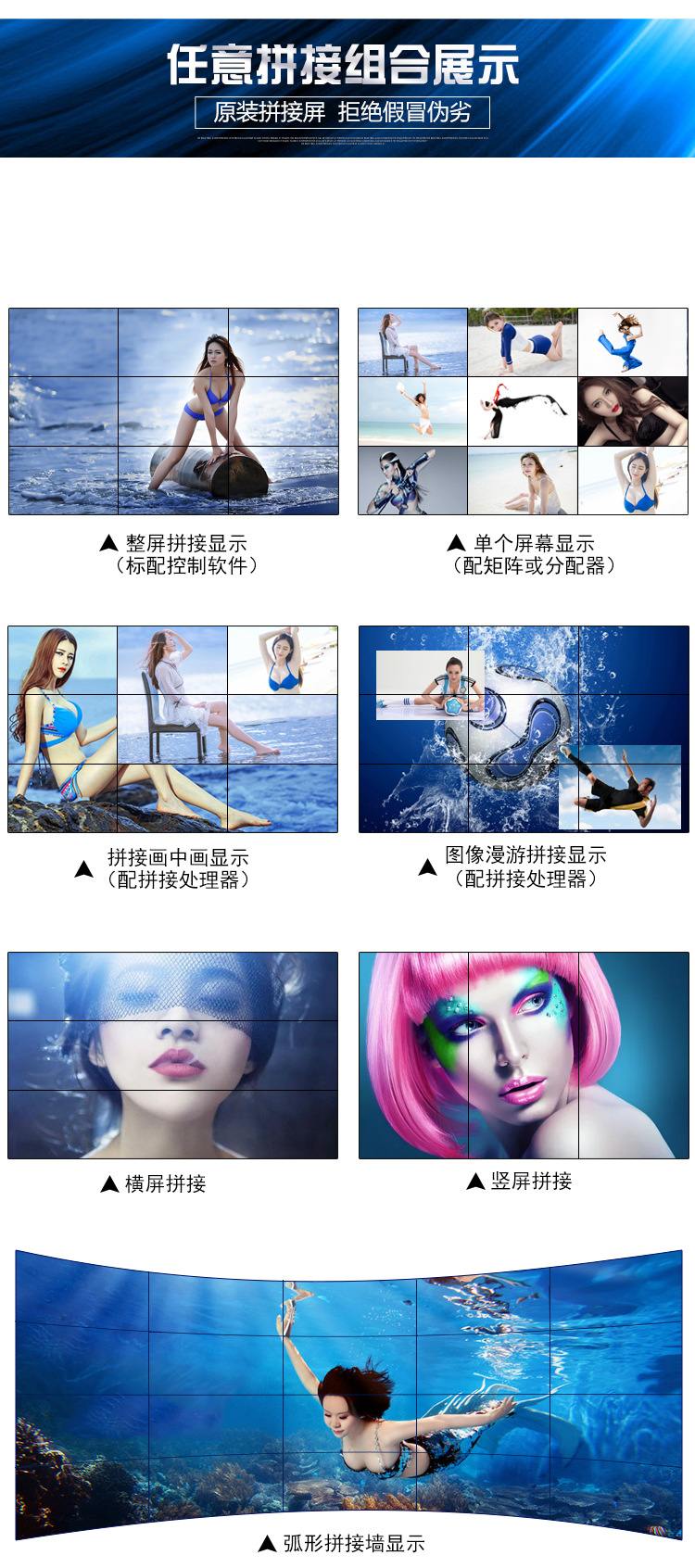

大屏组联图

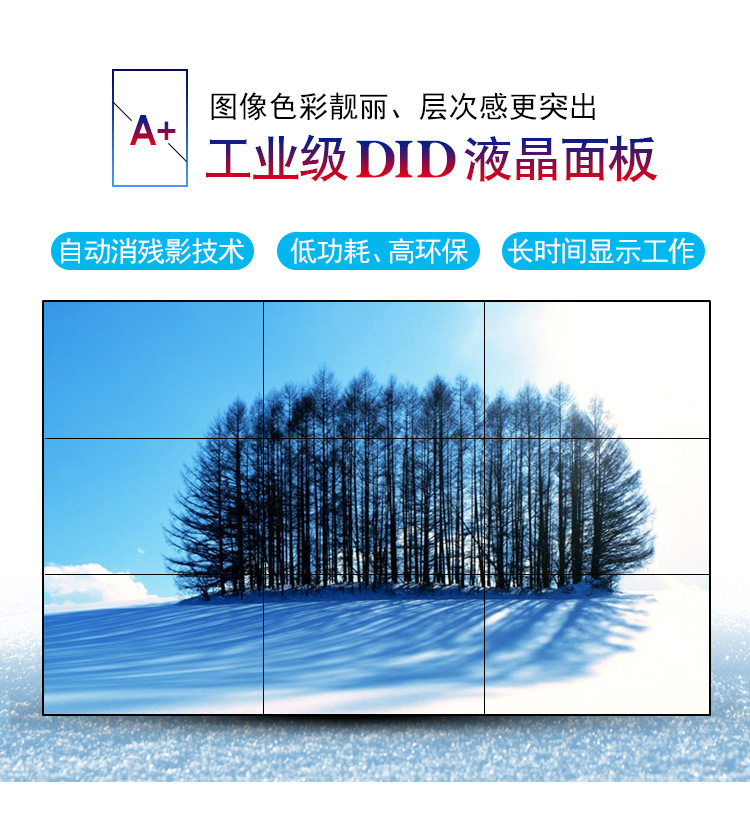

三星液晶模组 应用特征
基本信息 :面板品牌面板型号面板类型别名
LTI550HN12a-Si TFT-LCD, 液晶模组-
工作环境 :RoHS状态工作温度存储温度耐振动性
0 ~ 50 ℃-20 ~ 65 ℃-
面板应用 :
    典型特征 :LTI550HN12
    备注信息 :High Tni (85℃) liquid crystal, E-DID, Ultra narrow Bezel (3.5mm Active to Active)
    三星液晶模组 光学特征
    基本信息 :面板亮度可视角度 (L/R/U/D)反应时间 (ms)
    700 cd/㎡ (Typ.)89/89/89/89 (Typ.)8 (Typ.)(G to G)
    最佳视角工作模式对比度
    全视角SVA,常黑显示,透射式4000 : 1 (Typ.) (透射)
    显示颜色 :色温显示颜色白色色度
    9969K16.7M (8-bit)X:0.280; Y:0.290
    1931色域 :NTSC比值sRGB覆盖率Adobe RGB覆盖率
    75%100%78%
    DCI-P3覆盖率Rec.2020覆盖率色域说明
    78%56%sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
    白场变动 :1.33 (Max.)(9 points)
    三星液晶模组 结构特征

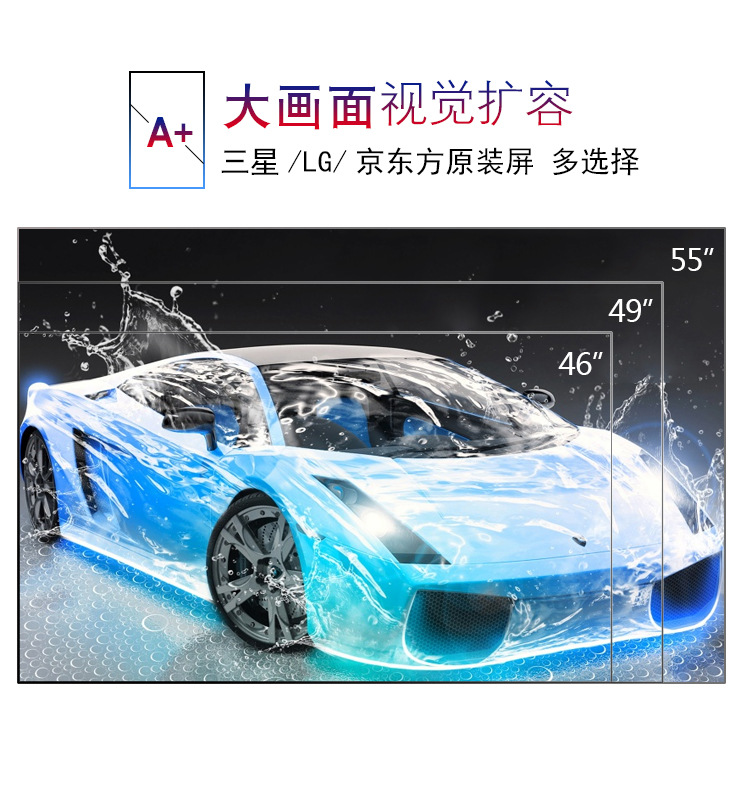

    面板尺寸 :55英寸
    像素特征 :像素数量像素布局 像素间距 (mm)点间距 (mm)
    1920(RGB)*1080 , FHDRGB垂直条状0.630*0.6300.210*0.630
    结构尺寸 :显示区域 (mm)可视区域 (mm)外观尺寸 (mm)外观厚度 (mm)
    1209.6(H) * 680.4(V)1209.8(H) * 680.6(V)1213.5(H) * 684.3(V)39.3/67.7 (Typ./Max.) mm
    外观特征 :物理形状风景肖像宽高比Videowall Seam
    平面矩形风景 / 肖像模式16:9 (H:V)3.5 mm (Active to Active)
    其它详情 :重量表面防护表面处理
    15.0/17.0Kgs (Typ./Max.)-雾面 (Haze 44%),Hard coating (3H)
    三星液晶模组 电子特征
    翻转扫描 :No
    工作频率 :60Hz
    三星液晶模组 背光特征
    灯管特征 :类型位置数量  形状寿命(小时)背光可换性
    WLED直下式光源--50K(Typ.)-
    接口特征 :位置背光驱动类型
    -含LED驱动器端子
    接口详情 :品牌型号脚间距Pin 数量数量脚定义
    然湖20022WR-14B22.0 mm14 pins1 pcs
    驱动电气 :电压供应电流供应功率消耗
    24.0~2.0VTBD-
    三星液晶模组 信号特征
    驱动电气 :电压供应电流供应功率消耗
    12.0V (Typ.)530/700mA (Typ./Max.)-
    接口特征 :位置信号系统类型
    -LVDS (2 ch, 8-bit)端子
    端子详情 :品牌型号脚间距Pin 数量数量脚定义
    宇宙PF050-O51B-C20-F0.5 mm51 pins1 pcsLVDS-51P2C8B-030B
    三星液晶模组 包装特征
    包装箱 :数量重量包装箱尺寸
    8 pcs / 箱153.6 Kgs1475*1150*873 mm (L*W*H)
    三星液晶模组 参数来源
    参数来源 :文件编号版本号语言原厂发布日期
    -Rev.000英语版2015 - 6 - 24
    最后更新 :2019-08-27 16:23

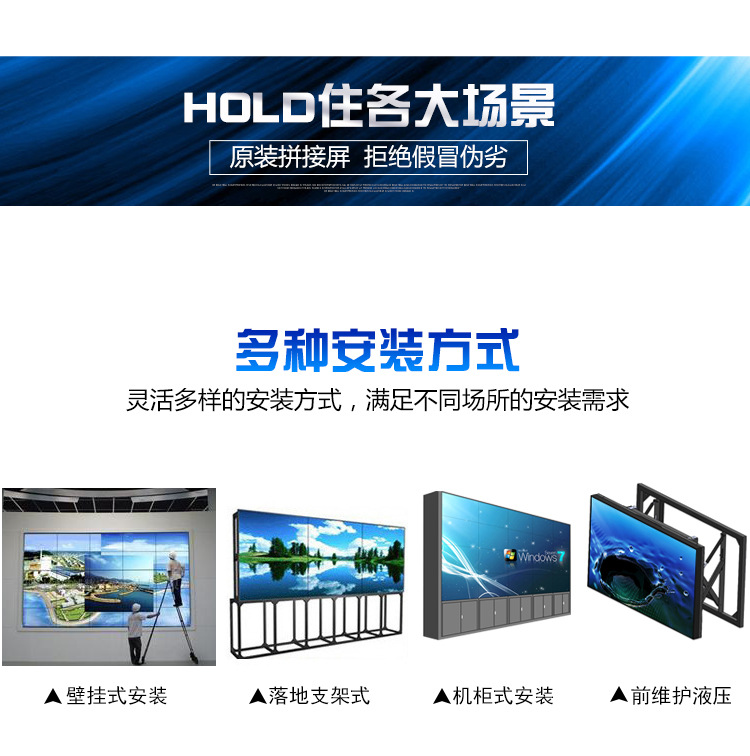

    拼接屏前维护安装方式:

          拼接屏的前维护主要是之支架是前维护的,维护时推拉支架即可从方维护前维护方式一般采取在大屏幕前面将屏幕摘下,之后对其进行维护;这种维护方式的大屏幕安装非常复杂,而且只能做两层大屏拼接;同时,由于要为从前面摘除大屏幕留出余量,将导致大屏幕拼缝不可避免的变大,从而会在一定程度上影响显示效果。

    相对来说,目前真正能做到屏幕从大屏幕前方摘下来,既不需要预留前后维护空间,又不需要预留上下维护空间的就是前维护的安装方式了,这样的安装方式简单、直接,对于后期的售后也容易拆卸,是目前使用得最多的一种维护方式。


    拼接屏前维护安装方式:
    查看:拼接屏前维护安装效果图

    壁挂安装方式:

          壁挂支架式安装就是用膨胀螺栓先把支架固定在墙上,然后把拼接屏挂上去,调试好就可以了,安装简单快速。但是如果拼接屏数量比较多的时候,可能墙体无法承载。


    拼接屏壁挂安装方式:
    查看:拼接屏壁挂式安装效果图

    落地支架安装方式:

         落地支架安装的方式,整个拼接屏系统靠支架来支撑,拼接支架要支撑整个系统的重量。这种安装方式要求安装的地面平整,地面足够坚固,而且对于拼接支架的要求也比较高,这样安装利于系统的维护和故障维修。



    落地支架安装方式:
    查看:拼接屏落地支架安装效果图

    落地机柜安装方式:

          落地机柜式安装是采用全钢制作,电脑灰外观,外加静电保护,整个系统显得美观、大气,而且系统如果需要移动的话也比较简单。


    落地机柜安装方式:
    查看:拼接屏机柜安装效果图

    嵌入式安装方式:

          嵌入式安装就是在墙体上挖出空间,然后对屏幕进行包边处理。优点是可以跟周围的环境更好的融合,能够更加节省空间。(建议:挂墙安装后再包边处理,墙面挖洞存在一定的风险及工程量。)


    嵌入式安装方式:
    查看:拼接屏嵌入式安装效果图
    拼接屏系统连接拓扑图
