会议室液晶屏升降器与矩阵方案

      会议室的主要作用是供员工开会，是一个集思广益，讨论工作的地方，在一个企业中，重要的决策，重要的思路都是产生于这里，会议室的重要性非常大，因此，在这个地方也是设备最齐全，最现代的，目前，很多企业在会议桌上使用升降器，将视频图像通过显示器展示在每个参加会议的人员面前，直观，方便，其对会议的质量产生的效果远远大于投影仪。

1. 升降器结合VGA分配器使用

      【达到的效果】：会议桌的每个位置前都有一个升降的显示器，当那个固定位置的VGA接口接入笔记本电脑的时候，其他人员的升降器上的显示屏和此笔记本电脑的屏幕画面保持一致。

      【优点】：安装方便，布线简单，成本相对低廉，对于VGA分配器无需操作。

      【缺点】：只能在固定的一个位置，其他的升降器上的显示屏画面都随着这个位置的电脑屏幕变化而变化。

      【使用的设备】：VGA分配器，如：1进8出VGA分配器、1进16出VGA分配器、1进24出VGA分配器、1进32出VGA分配器等，

会议室VGA分配器与液晶屏升降器结合系统连接图

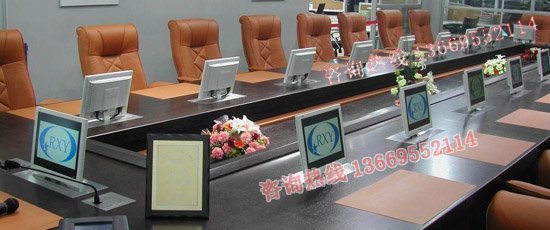

会议室VGA分配器与液晶屏升降器结合使用案例

2. 升降器结合VGA分配器、自动VGA切换器同时使用

      【达到的效果】：会议桌的每个位置前都有一个升降的显示器，当任意的某个位置的VGA接口接入笔记本电脑的时候，其他人员的升降器上的显示屏和此笔记本电脑的视频图像保持一致，且此时的VGA视频信号是可以通过这个VGA切换器来自动侦测的，按照后接入先显示的原则，其他人面前的升降器上的显示器都会和最后一个VGA接口接入笔记本电脑的屏幕画面保持一致。

      【优点】：自动VGA切换器可以侦测信号，可以将最后一个接入者的视频图像直接输出，经过VGA分配器直接显示在其他升降器上的液晶屏，非常方便。

      【缺点】：升降器上的液晶屏都只能完全和最后一个VGA接口接入笔记本电脑的视频图像一致，信号源是唯一的，无法使得升降器上的液晶屏显示出不同的画面。

      【使用的设备】：自动VGA切换器，如：自动4进1出VGA切换器、自动8进1出VGA切换器、自动16进1出VGA切换器、自动24进1出VGA切换器、自动32进1出VGA切换器等，

      【VGA分配器】如：1进8出VGA分配器、1进16出VGA分配器、1进24出VGA分配器、1进32出VGA分配器等

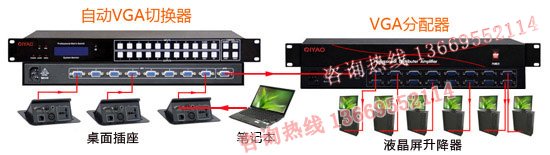

会议室液晶屏升降器与自动VGA切换器及VGA分配器连接系统图

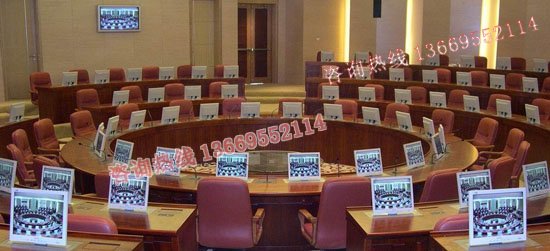

会议室液晶屏升降器与自动VGA切换器及VGA分配器使用案例

3. 升降器结合VGA矩阵使用

      【达到的效果】：会议桌的每个位置前都有一个升降的显示器，当VGA信号源有多个的时候可以实现其他人员的显示分别显示，比如第一个升降器的显示器可以显示信号源1的画面，第三个升降器的显示器可以显示信号源2的画面等。

      【优点】：信号源可以在会议桌的任意位置，升降器的显示器可以显示全部相同的图像，也可以各自选择信号源来输出，显示自由，随意分配。

      【缺点】无法自动侦测信号源，无法自动切换，原因是VGA矩阵是多进多出的设备，VGA矩阵无法判断用户的意图，侦测到视频信号后无法判断输出到哪个或哪几个端口。

      【使用的设备】：VGA矩阵，如：4进4出VGA矩阵、8进8出VGA矩阵、16进16出VGA矩阵、24进24出VGA矩阵、32进32出VGA矩阵等，

会议室液晶屏升降器与VGA矩阵连接系统图

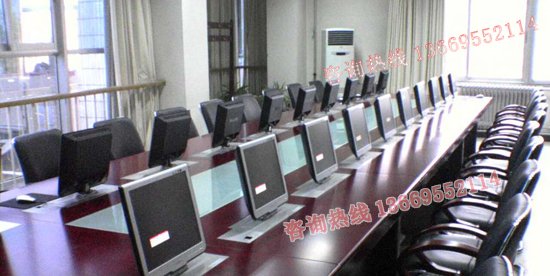

会议室液晶屏升降器与VGA矩阵连接使用案例
