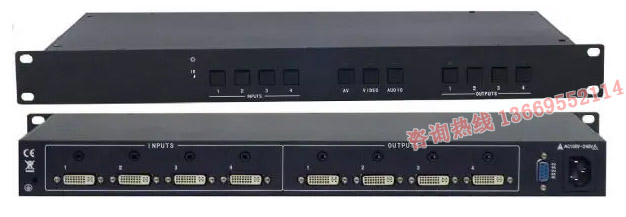

音视频矩阵切换器（图片来源百度图库）
音视频矩阵切换器概述：
音视频矩阵是指通过阵列切换的方法将m路视频信号任意输出至n路监看设备上的电子装置，一般情况下矩阵的输入大于输出即m>n。有一些视频矩阵也带有音频切换功能，能将视频和音频信号进行同步切换，这种矩阵也叫做视音频矩阵。视频矩阵就其实现方法来说有模拟矩阵和数字矩阵两大类。视频矩阵一般用于各类监控场合。
音视频矩阵切换器工作原理：
音视频矩阵切换器专门用于对视频信号和音频信号(非平衡立体声音频信号)进行切换和分配，可将多路信号从输入通道切换输送到输出通道中的任一通道上，并且输出通道间彼此独立。部分产品允许视、音频异步控制。
音视频矩阵切换器带有断电现场保护、场逆程切换等功能，具备与计算机联机使用的RS-232通讯接口，红外控制，网络控制；视音频矩阵切换器采用新型的LED面板显示和轻触式按键确保状态显示更加直观，更加合理，设备操作更加简便。
音视频矩阵切换器接口设置：
通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准音视频 线缆与相应接口连接起来即可。音视频接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于音视频 接口传输的仍然是一种亮度 度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。音视频还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。
音视频矩阵切换器功能特点：
1、采用最新ARM9内嵌式处理器；
2、采用300M高宽带专业芯片，支持高清电视(HDTV)的带宽；
3、采用信号长距离传输失真增益补偿技术，可以支持300米距离；
4、采用专业音频运放后级处理芯片，使音色醇厚、圆润 ；
5、采用蓝色液晶LCD显示屏，全中文显示工作状态；
6、采用可编程逻辑电路（FPGA），性能更稳定；
7、全贴片SMD工艺，特有ESD静电保护功能；
8、音视频输入和输出端采用CRA接口；
9、N路视频信号输入；N路视频信号输出,可完全交叉切换；
10、N路立体音频信号输出, N路立体音频信号输出；可与视频同步或者异步完全交叉切换 ；
11、内置轮循切换功能，能任意设定间隔时间和通道 ；
12、内置8组场景存储功能，能直接在面板操作 ；
13、兼容市场所有同类产品的代码和指令；
14、断电现场切换记忆保护功能；
音视频矩阵切换器控制方式：
1、按键控制：通过面板按键直接切换,显示运行状态；
2、红外遥控控制：使用红外遥控器进行遥控切换；
3、矩阵管理软件：由明控科技的专用矩阵管理软(MCONSW1.0)软件控4、制操作，连接接口可以使用RS232接口或TCP/IP接口(选配)；
4、触摸屏控制及面板：使用明控科技的可编程触摸屏(MCON-TCH880)或者面板MCON-OPP2000)连接即插即用；
5、中控控制：可以明控科技中控的系列产品及其它公司中控控制和切换；
音视频矩阵切换器使用范围：
音视频矩阵切换器系列音视频切换器是高性能智能矩阵开关设备，用于将各路音视频同步或异步切换到输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合；
音视频矩阵切换器技术指标：
1、音频部分：
频响：20Hz～20kHz +1/-3dB
立体声通道隔离：>80dB@1kHz
共态抑制比 ：>75dB@20Hz-20KHz
增益误差 ：±0.1dB
2、视频部分：
I/O阻抗: 75Ω
全面支持NTSC、PAL、SECAM、HDTV的各种音视频显示信号
