LCD屏驱动电路工作原理图解分析

发布日期:2020-07-06 15:59:53 浏览:294
LCD我们叫做液晶显示器
      液晶是一种液态结晶的物质,这种物质有-个可以让我们制作液晶显示器的特性,给它通电时,它会有序排列,光线就可以轻易穿透,当停止供电时,它就会无序排列,阻止光线的通过。给LCD加以交流的驱动信号就可以让LCD显示内容了。
LCD为什么可以显示呢?

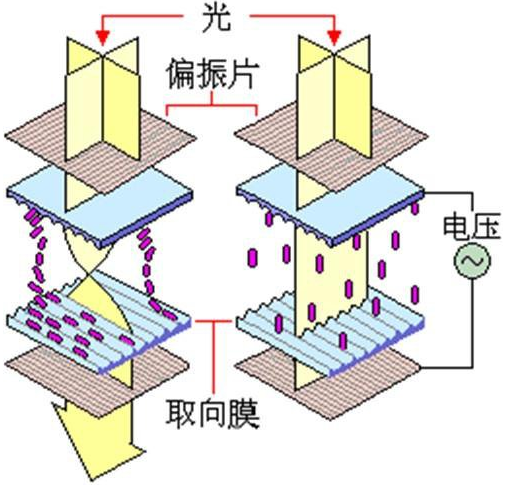

      LCD本身是不会发光的,如果没有加入背光,在黑暗的地方是没有显示能力的没有通电时,由于液晶无序排列,光线透过上方x方向的偏光片跟着液晶做90度扭转,就可以穿过下方的Y方向偏光片,显示是白色的通电时,液晶变得有序排列,光线透过上方x方向的偏光片,然后通过液晶,最后被下方Y方向的偏光片遮挡,就显示黑色了
LCD屏驱动电路工作原理图解分析
为什么我们平时用的LCD会发光呢?

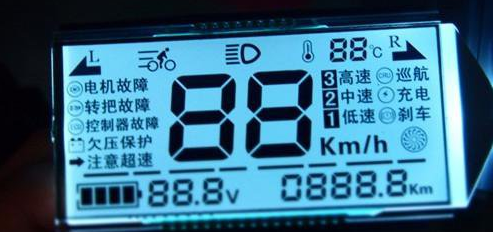

      其实发光的不是LCD,是我们在LCD的背面安装了背光板,LCD没有通电,背光穿透LCD,我们就看不到显示内容了,LCD通电时,背光给液晶阻挡,我们就看到黑色的显示内容了
LCD屏驱动电路工作原理图解分析
LCD为什么可以显示彩色呢?

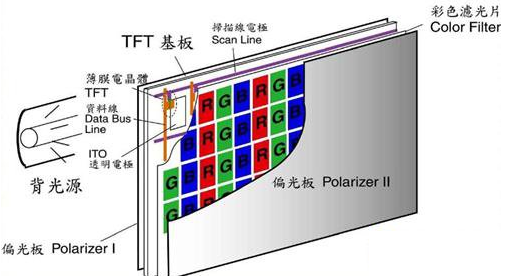

     彩色的LCD又要复杂多了,需要加入彩色的滤光片,每个点都有RGB三种颜色,然后通过不同比例的混得到我们需要的颜色
LCD屏驱动电路工作原理图解分析
怎么驱动LCD显示?

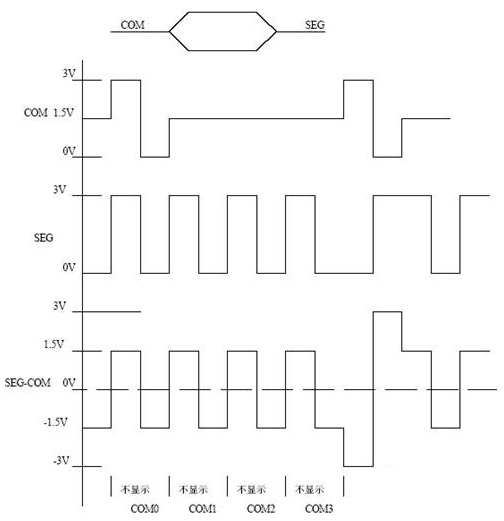

      LCD的驱动与LED的驱动有很大的驱动,LED只需要通直流电点亮就可以了,但LCD需要用交流的信号驱动,如果用直流会使液晶材料发生化学反应和电极老化,导致液晶寿命缩短。驱动LCD的CM与sEG之间的电压需要交替的变化
LCD屏驱动电路工作原理图解分析
驱动LCD我们一般都用带ICD驱动的MCU来驱动,或者外挂LCD驱动器,如果直接用I/0来驱动,需要模拟产生交流信号,就比较复杂了。
我们平常用的点阵屏LCD或者彩色的LCD,其实它都内置了LCD驱动IC,我们只需输入数字信号,它就可以显示内容了。根据不同的点的组合就可以形成我们需要的图案了
