当前位置:>> 拼接方案 >>三星46寸DID4×5超窄边大屏幕技术方案

三星46寸DID4×5超窄边大屏幕技术方案

发布日期:2021-09-25 10:08:26 浏览:66
      三星DID液晶拼接墙,画面宏大、色彩艳丽,清晰度高,视觉冲击强烈,具有很好的展示、演示、广告、宣传的效果;安装简便、不受空间限制。
      三星DID液晶拼接墙被广泛应用于:视频监控、电信、公共事业、过程处理、交通控制、安防监控以及国防、舞台娱乐、电视演播厅、股票证券、大型会展、商场、银行、办公大厅、公司迎客屏、专卖店、调度指挥等。

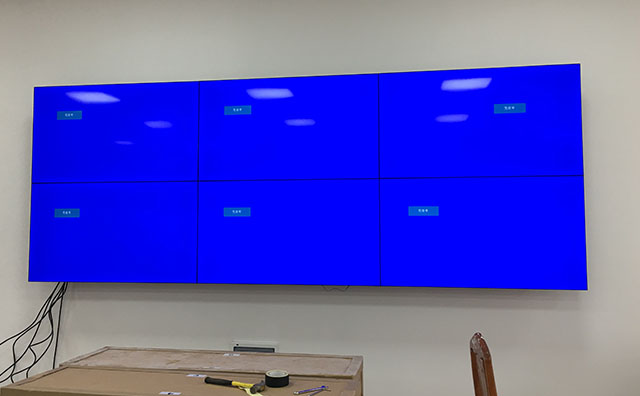

三星46寸DID4×5超窄边大屏幕技术方案
液晶拼接墙的屏幕三星DID液晶拼接屏
      三星DID液晶拼接墙采用原装进口三星DID窄边液晶屏,具有高亮度、高对比度、更好的彩色饱和度、更宽的视角、更好的可靠性、影像稳定不闪烁、较长的使用寿命等特征。
★高亮度
      三星DID采用的LCD液晶拼接单元具有更高的亮度,可以达到700cd/m2。
★高对比度
      三星DID采用的LCD液晶拼接单元的对比度与普通的液晶屏相比,要高     出一倍以上,是一般背投的二~三倍。
★更好的彩色饱和度
      拼接单元采用先进的色彩校准技术,除了对静止画面进行色彩校准外,还能对动态画面进行色彩的校准,确保了画面输出的精确和稳定。
★ 更宽的视角
      拼接单元采用了先进的图像调整技术,可视角度可达178°。
★更好的可靠性
      家用电视、PC所采用的液晶屏不能负荷24小时连续使用,三星DID 液晶拼接单元为监视器所设计,可以24小时连续工作。
★影像稳定不闪烁
      由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度,而不像CRT那样需要不断刷新亮点。因此,LCD亮度均匀、画质高而且绝对不会闪烁。
★更长使用寿命
      拼接单元所用的背光源使用寿命均可达6万小时以上,这就确保了拼接幕墙使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性并且确保拼接墙的使用寿命。
三星DID液晶拼接墙的特征
★高清晰度、高亮度、高色域
      清晰度、亮度、色彩饱和度是液晶的三个重要性能指标
★窄边设计
      液晶由于使用背光灯管作为发光源,其边缘一般较宽,46英寸普通液晶屏其边距宽度超过30MM,如果用于拼接,拼接缝隙至少达60MM,影响视觉效果。 三星DID液晶拼接墙采用液晶屏经过了窄边结构设计的DID屏,边缘缩减一倍以上,用于拼接不影响视觉效果。

液晶拼接拼接单元尺寸及拼接缝隙说明
拼接方式任意选择
      三星DID液晶拼接墙,拼接数量任意选择(行(N X 列(N)),屏的大小亦有多种选择,三星DID液晶拼接墙有40〞、46〞、55〞、70〞进行拼接,同时我们还有夏普60寸超窄边拼接和各种规格的监视器拼接,以满足不同使用场合的需求。
★灵活多变的拼接显示组合功能
      三星DID液晶拼接墙可以根据不同用户的要求进行个性化设计,可以选择单屏显示、整屏显示、任意组合显示等功能。
★先进的屏幕参数高校功能
      针对液晶拼接幕墙使用液晶屏和驱动电路可能存在参数不一致问题,三星DID液晶拼接墙系统中采用了亮度、对比度、色度、白平衡的调整功能,调试后,参数自动保存,从而保证了整幅拼接屏幕的色彩一致性和亮度的均匀性。
★环保健康
      与背投式(包括CRT背投、DLP等)拼接墙相比,LCD液晶拼接墙发热量小、无辐射、无闪烁、不伤眼、不含有害物质(如铅、汞、镉和铬等),是新一代的环保健康拼接墙。
★稳定运行寿命长,维护成本低
      液晶显示技术是目前最优异的平板显示技术之一,三星DID拼接墙使用的液晶拼接单元的灯管具有超过60000小时的使用寿命且长时间工作后图像稳定没任何变化。液晶显示技术没有任何需要定期更换的耗材设备,所以维护、维修成本极低。
★多种安装方式
      三星DID拼接墙可以嵌入落地电视墙,或者壁挂,或者吊挂。拼接墙结构件采用全钢结构,坚固牢靠,安装简单方便,整体结构紧凑大方、节省空间。

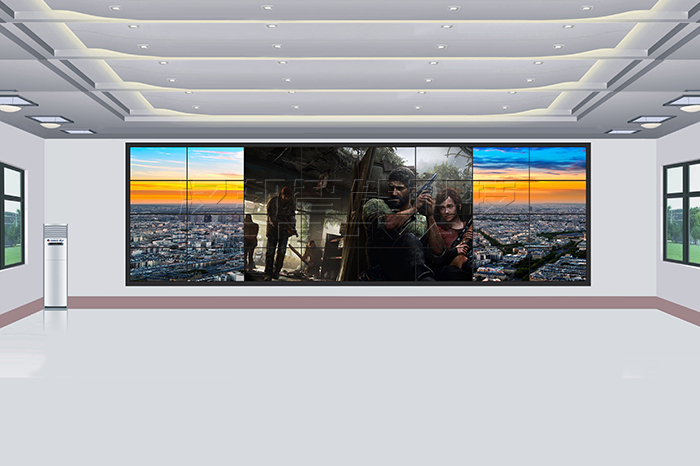

三星46寸DID4×5超窄边大屏幕技术方案
三星DID液晶拼接墙的特点
      三星DID液晶拼接墙采用了硬件与软件结合的方式来实现拼接。软件操作方便易用。用户只须经过简单培训,即可操作。 系统方案确定前,可根据用户要求来任意修改操作软件所控制的不同模式。 硬件部分采用处理,图像处理速度快。 用户不需要支付软件费用,总体成本较低。 拼接墙体积小,重量轻,结构简单紧凑,同时也提高了系统的稳定性和可靠性。
三星DID液晶拼接墙方案可行性
      液晶拼接墙既可以采用小屏拼接、也可以采用大屏拼接,拼接可任意组合(MℵN)。我们会根据不同的客户对拼接系统提出的系统规模、尺寸和应用要求,选择合适的产品和拼接方式,提出具体实施方案,满足系统的应用需求。
我们将根据客户对输入信号的要求,选择不同的图像处理系统,实现VGA、BNC复合视频、S-VIDEO(可选)、YPBPR/YCBCR(可选)或DVI(可选)HDMI(可选)信号输入,满足不同使用场合,不同信号输入的需求。
      通过RS-232通讯接口来控制图像控制器以实现图像任意组合显示模式的切换、各种信号源的切换、图像拉伸、叠加、漫游等。
根据客户的不同需求,设计个性化系统,提供不同的实施方案和技术支持。
三星DID液晶拼接墙系统的可靠性
      三星DID液晶拼接墙所用的液晶拼接单元是为专业监控所设计的液晶屏,拼接单元可一天24小时连续工作,具有可靠性、稳定性高等特点,以保证系统稳定可靠地运行。由于低功耗、重量轻、寿命长,无辐射等特点,使液晶拼接墙可靠性极高,一般可正常工作6万小时以上。
三星DID液晶拼接墙系统的经济性
下面让我们来比较一下等离子拼接墙、DLP拼接墙与液晶拼接墙的价格及维护成本:
      等离子拼接墙价格高,一平方米的价格高达十几万,且由于存在等离子烙印问题,不适宜在显示静态图像的场合使用,总体性价比低。而DLP拼接墙价格也比较高,一年就灯泡的更换费用高达几千块每个单元,一个幕墙加起少则一二万,多则七八万,几年维护的费用惊人,总体性价比低。
      液晶以其卓越的性能,合理的价格,且高达6万小时的使用寿命,质量稳定,维护费用低,无疑是性价比最好的大屏幕拼接产品。
液晶拼接墙的基本构成
      三星DID液晶拼接单元、图像拼接控制处理器(内置在屏的背部)、拼接控制软件、各种线材、机柜等;视频/VGA 矩阵(分配器)、控制电脑(配置任意,主板带RS-232通讯接口或者USB接口)
拼接墙显示尺寸及外观尺寸计算
      液晶拼接墙的大小由幕墙单元的个数 (长Mℵ高N) 和单元的尺寸来计算。例如   46寸4x5拼接墙共20个拼接单元组成,46寸拼接单元的(长:1044.9mm)*(高:590mm)拼接墙的长 5x1025.6= 5128mm高4x579.8=2319.2mm,使用时可根据安装环境选择不同的安装方式时再加上边框及立式底座的尺寸,便可得到幕墙的外观尺寸。(以上数据仅供参考)
机柜与拼接单元的外观着色
      拼接屏外框为黑色,机柜着色为深灰色、拼接屏与机柜颜色搭配起来,美观而大方。
三星46寸DID4×5超窄边大屏幕技术方案
系统环境设计和要求
      为保证项目实施的顺利进行,保护系统设备的正常工作,设备的安装现场须满足以下环境条件:

1、安装要求

      1)安装地面要求平整结实,承重力强,不变形。
      2)基座一般直接与抗静电地板接触,以保证地面长期承重受力不变形。

2、操作控制台(室)装修及设备位置要求

      1)操作控制电脑的位置应在拼接屏幕的正对面,要求操作员可以方便直观的看到拼接屏的操作。如果有专门隔断的操作控制室,则操作控制室与大屏显示室之应有透明玻璃,方便操作员的观看。
      2)控制电脑应尽可能位于拼接屏的正对面方向,并与拼接屏有合适的距离,以便于调试、色彩调整等操作。

3、光线要求

      1)灯光照明建议采用内藏筒灯,灯光不宜直接对准屏幕方向,距离屏幕保持3米以外,以免影响观看效果。
      2)如果控制室的窗户较大,应避免日照光线直射,用窗帘遮光,窗帘应采用深色。

4、走线及线槽要求

      1)弱电线缆(RGB、视频、网络、串口、鼠标键盘延长线等)应与强电线缆隔开走线,避免信号干扰。如果是用走线槽,则不能共用一个走线槽,应分不同的走线槽分开走线。
      2)如果是地板砖、复合木地板等固定的地面,要求从信号源(计算机RGB信号、视频信号)和控制电脑到图形控制器(或投影机接口)之间要有走线槽,走线距离越短为宜。
      3)如果是抗静电地板,则走线出口处应开孔,留线缆出口。

5、空调要求

      1)拼接屏背后的维修通道内要有良好的温度控制和散热措施。如果是中央空调应有空调进、出风口,如果没有中央空调,应加设专门的空调,空调功率大小视大屏规模而定。
      2)维修通道内温度与拼接屏控制室房间温度应可控制并基本保持相同。

6、供电电源

考虑到系统可能会遇到特殊情况会发生断点再通电的电流冲击,拼接单元本身具备电源保护设计,保证了设备的正常安全的运行。
      1)系统的电源为AC 220V ±5%;用有保护接地线的三眼插座;插座数与拼接屏数有关。
      2)拼接系统和图像控制器及控制PC等要求同相供电。
      3)电源电压要稳定,可靠,特别防止断电后立即加电,因此,原则上要求拼接系统的电源必须经过相应功率(UPS供电)。
      4)系统设备要有良好的接地,接地电阻<2ω,保证遇到雷击等特殊状况时设备不损坏。

7、系统环境

      1)拼接系统的背面是维修通道,维修通道宽度一般不小于0.60米
      2)大屏房间要求有较好的温度和湿度控制。工作环境温度为23℃±5℃,相对湿度20%-80%。拼接背后要有空调。
      3)拼接屏幕前后空调温度和湿度应调到同一刻度,以确保拼接墙散热和拼接屏幕的平整度。
      4)拼接屏房间要求保持干净,防尘。
      5)消防喷头尽可能远离拼接墙, 并且要用喷雾灭火剂。
